肋板设计－CAXA三维设计教程001

概述：
CAXA实体设计001课程讲解的是一个机械设计零件－肋板的三维设计方法，在这一节CAXA教程中，所用到的命令有：长方体、圆柱、孔类键等；

机械零件肋板设计

CAXA三维设计步骤：

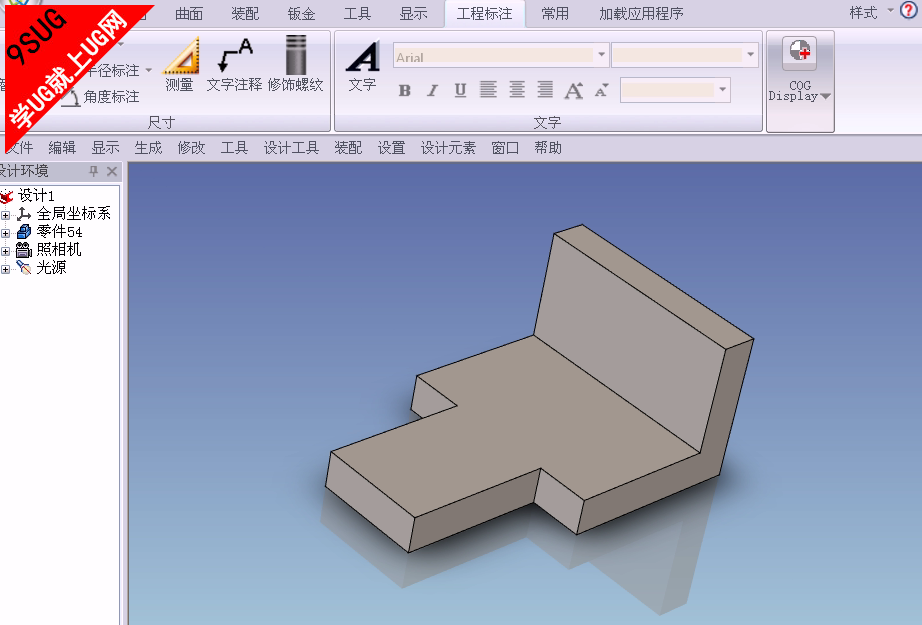

1、通过CAXA长方体命令，先设计出肋板的大致形状；

长方体

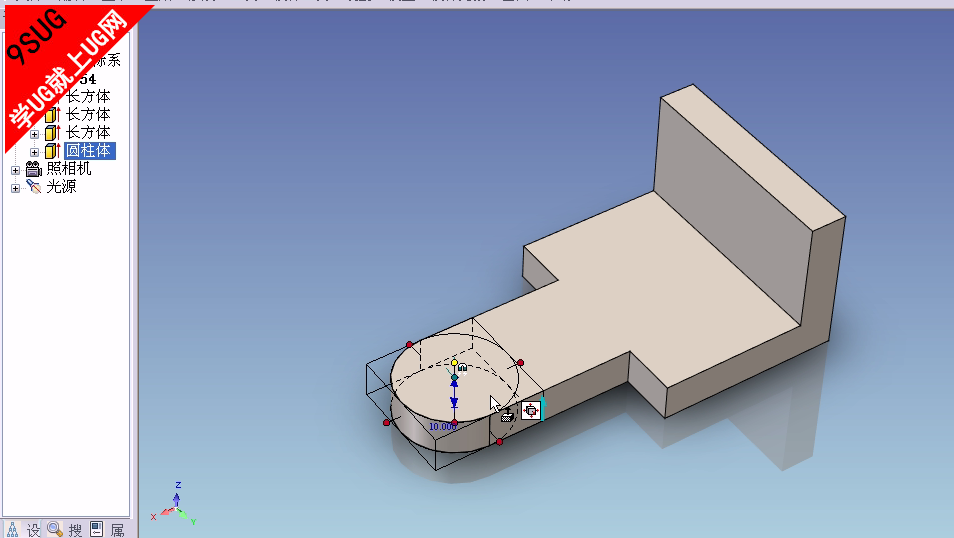

2、增加圆柱体，然后与长方体合并，其肋板的头部圆角特征就绘制出来了；

圆柱体

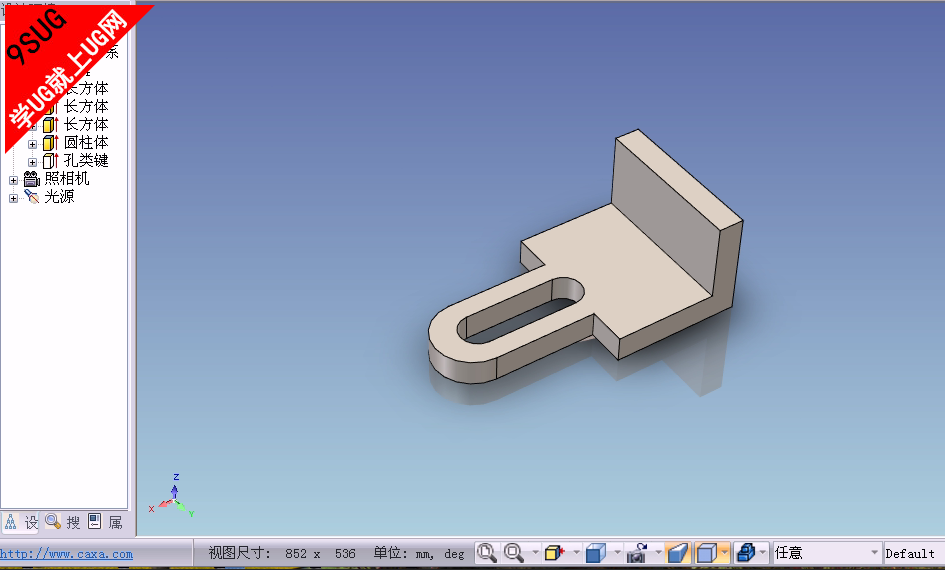

3、使用孔类键得出下图中的方形孔；

孔类键

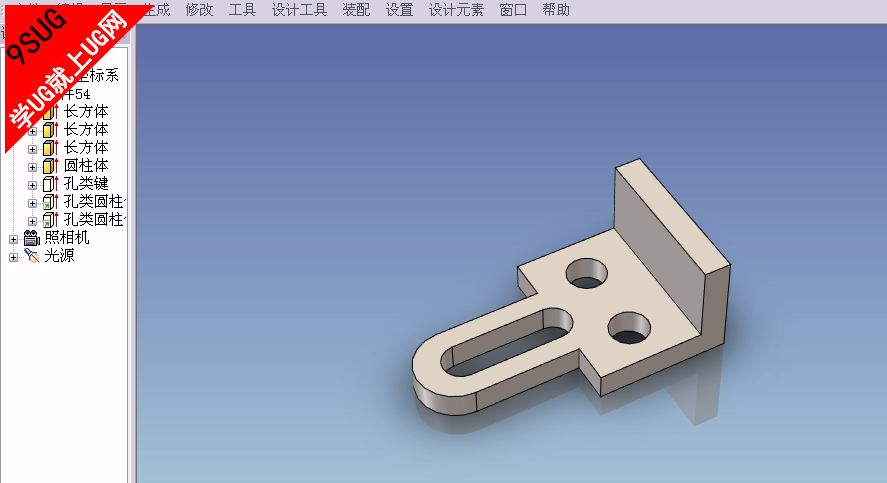

4、用孔类圆柱体得出图上所示的两小圆孔；

孔类圆柱

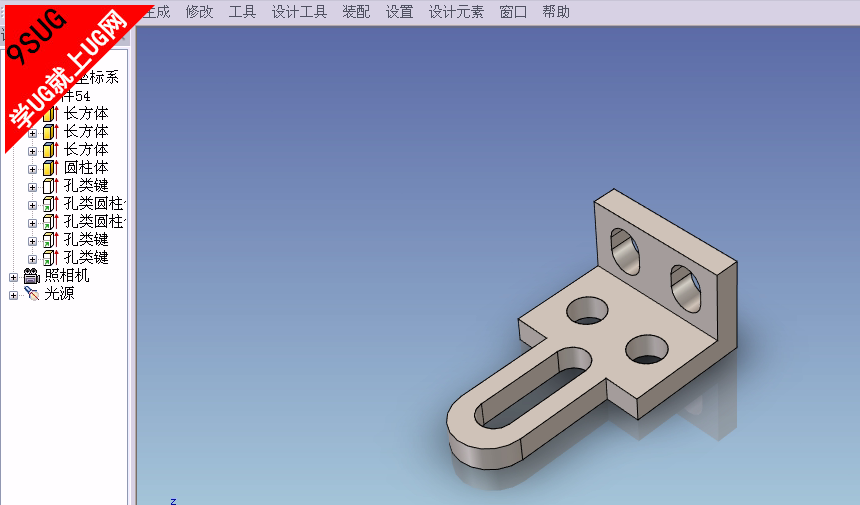

5、侧壁上的两孔类键画法与第3步一样，不同的是要调其方放，在绘制出一个后，再通过链接复制出另一个；

链接孔类键

最后为其增加倒圆角就好了；

CAXA教程图档下载：
