[3D素材] UG标准三维设计绘图练习

  [复制链接]
发表于 2014-9-6 05:11:55 | 显示全部楼层 |阅读模式
编者语录:
话不多说,有兴趣的可以下载,附件在下面一层(三道有一定技巧,难度的建模题。问题有参考答案)

题目:参照下图构建模型,注意其中的对称、重合、等距、同心等约束关系。零件壁厚均为E。输入答案时请精确到小数点后两位(注意采用正常数字表达方法,而不要采用科学计数法)。43分

抽壳

抽壳
图片说明:
  A=104  B=31  C=68  D=57  E=1.3
问题:
1.请问模型体积为多少?  15248.449270656   试错反应有点慢,不要反复点击
题目作答后自动提交,部分答案允许考生进行试错,试错次数为2次。试错有点慢,请等一下。

题目:参照下图构建三维模型,注意其中的对称、相切、同心、阵列等几何关系,输入答案时请精确到小数点后两位。(注意采用正常数字表达方法,而不要采用科学计数法)。59分

三维设计

三维设计
图片说明:
  A=55  B=36  C=29  D=26
问题:
1.请问零件模型体积为多少?  23355.250439897 试错反应有点慢,不要反复点击
题目作答后自动提交,部分答案允许考生进行试错,试错次数为2次。试错有点慢,请等一下。

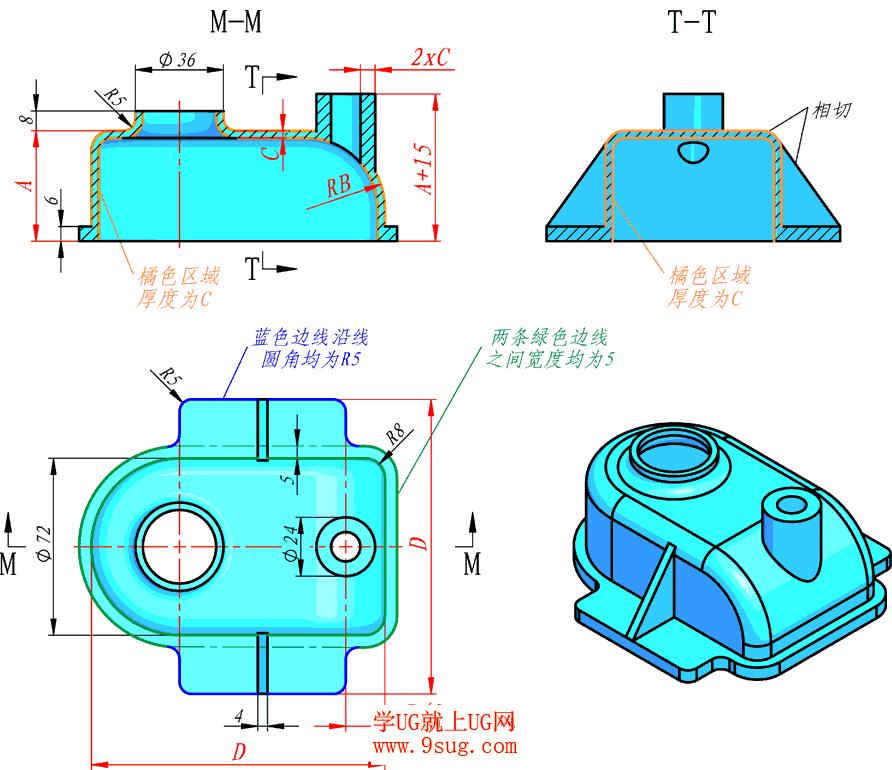

题目:参照下图构建模型,注意通过方程式等方法设定其中尺寸的关联关系,并满足共线等几何关系。需要确保的尺寸和几何关系包括: 61分
1) 右侧立柱的高度为整个架体高度加15,即图中的A+15。
2) 右侧立柱的壁厚为架体主区域(橘色区域)壁厚的两倍,即图中的2xC。
3) 右侧立柱位于架体右侧圆角RB区域的中心位置,即图中的B/2。
4) 架体外缘的长宽相等,均为D。
5) 架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6) 加强筋的上边缘与架体上方的圆角相切。
(输入答案时请精确到小数点后2位,注意采用正常数字表达方法,而不要采用科学计数法)。

轮毂盖

轮毂盖
图片说明:
  A=40  B=30  C=1.7  D=116
问题:
1.请问模型体积为多少?  61549.391960225 试错反应有点慢,不要反复点击
2.调整模型参数,A改动为45,B改动为32,C改动为2,D改动为120,请问改动后的模型体积为多少?75010.358800773
题目作答后自动提交,部分答案允许考生进行试错,试错次数为2次。试错有点慢,请等一下。

题目:参照下图构建模型,注意除去底部8mm厚的区域外,其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。(输入答案时请精确到小数点后两位,注意采用正常数字表达方法,而不要采用科学计数法)67分

旋转实体

旋转实体
图片说明:
  A=128  B=104  C=63  D=31
问题:
1.请问模型体积为多少?  160890.505821785试错反应有点慢,不要反复点击
题目作答后自动提交,部分答案允许考生进行试错,试错次数为2次。试错有点慢,请等一下。

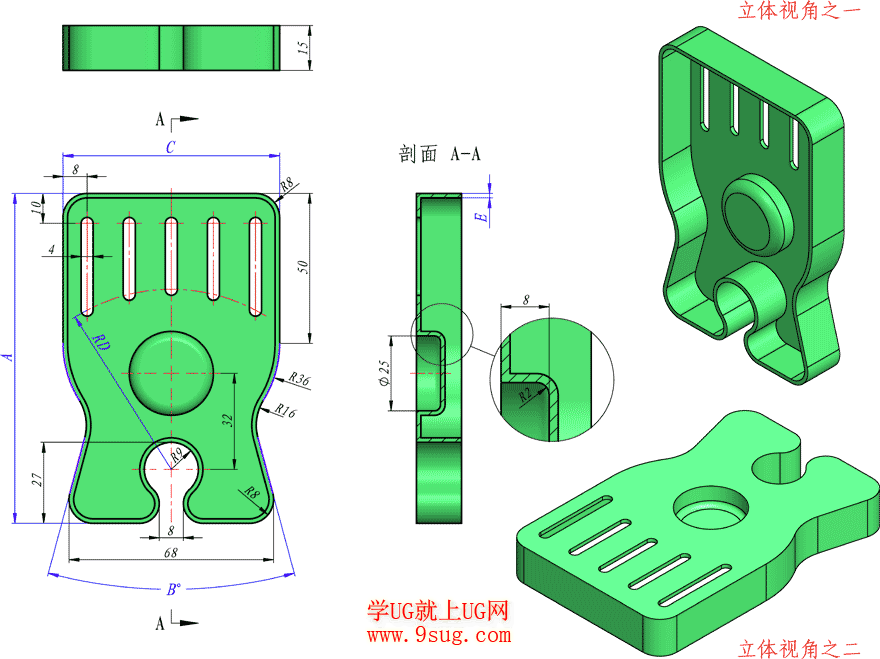

题目:参照下图构建三维模型,请注意其中的偏距、同心、重合等约束关系。(输入答案时请精确到小数点后2位,注意采用正常数字表达方法,而不要采用科学计数法)70分

拉伸切除

拉伸切除
图片说明:
  A=55  B=87  C=37  D=43  E=5.9  F=119
问题:
1.请问模型体积为多少?  263877.817332824试错反应有点慢,不要反复点击
题目作答后自动提交,部分答案允许考生进行试错,试错次数为2次。试错有点慢,请等一下。



素材下载:
UG标准三维设计绘图练习.rar (305.7 KB, 下载次数: 691)
