[三维造型] UG练习题8,NX常用命令集合

[复制链接]
发表于 2019-6-24 09:32:09 | 显示全部楼层 |阅读模式
在本UG练习题上,由于零件稍微增加了难度,用到了多个不同的指令,这个练习图纸集合了常用了NX建模命令,欢迎学习;

1.使用单线拉伸L型;
2.选择如图上的四条边,对其进行倒R角;
4.拉伸U型,增长特征;
5.选择两条边,执行对称倒斜角;
6.以圆角的中心为点,创建同心孔;

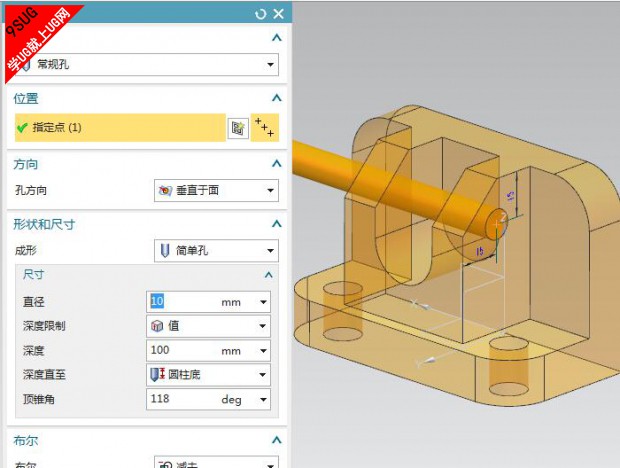

7.创建通孔,其位置离边为15mm;
8.使用同步建模下的替换面功能,完成通孔U槽的特征绘制;

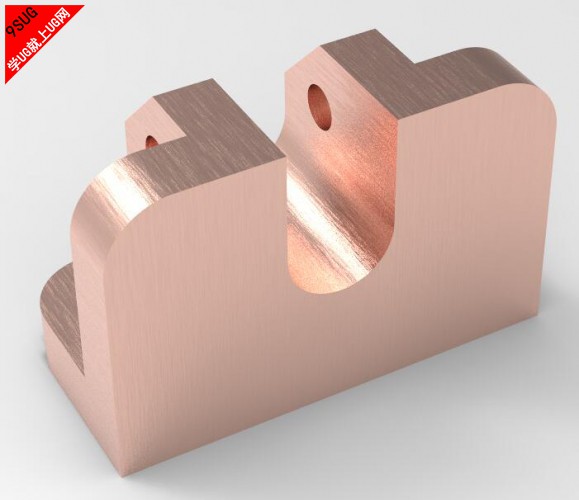

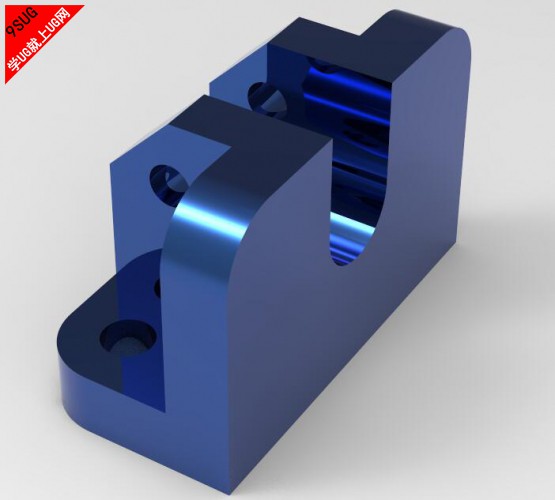

9.完成后的三维图纸,关注UG网,天天学UG;
