感冒胶囊建模－UG练习图纸

感冒胶囊：

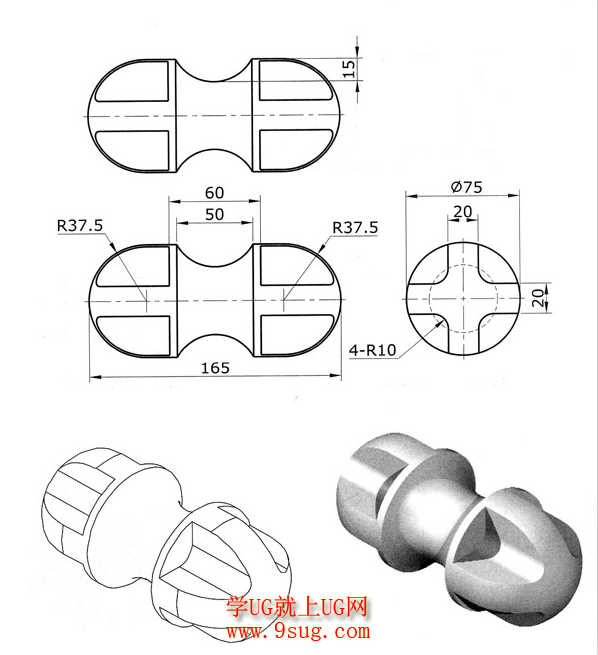

• 如下图的感冒胶囊建模尺寸表上，其直径为75，高度为165，要求根据图上的尺寸，用UG设计出胶囊的3D模型。


胶囊建模

UG画图方法：

• 1、打开UG，新建一个模型，拉伸一个圆柱；


• 2、对圆柱的一端进行倒圆角，然后使用拉伸切剪绘制出四个槽；


• 3、零件中间的可先创建一个圆环，然后用NX软件布尔运算得出此特征；


绘图注意事项：

• 这个图形是一个对称件，只需要画出一端，然后找其中意，使用镜像特征就可以完成，为便于绘制，中间的圆环可在最后绘制。
