CATIA v5 草图命令讲解－倒角

CATIA v5 倒角

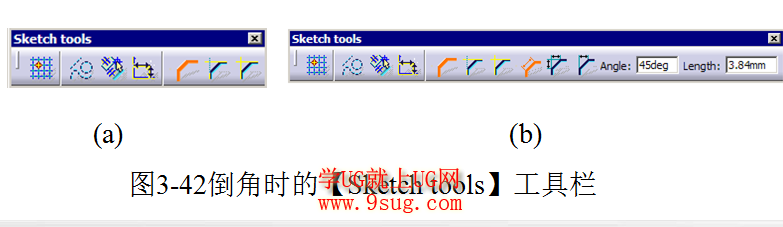

• 创建与两个直线或曲线图形对象相交的直线，形成一个倒角。单击图标，提示区出现“Select first curve or common point”的提示，【Sketch tools】工具栏显示为图3-42(a)所示的状态。选取两个图形对象或者选取了两个图形对象的交点，【Sketch tools】工具栏扩展为图3-42(b)所示的状态。


1. 确定CATIA v5 倒角大小的方法

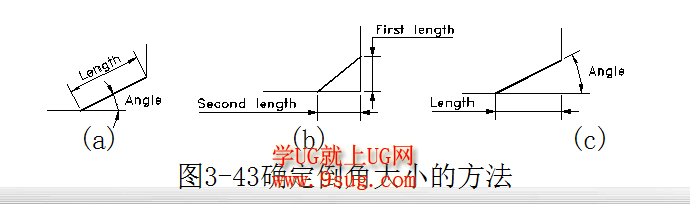

•     新创建的直线与两个待倒角的对象的交点形成一个三角形，选择工具栏的下列图标，可以选择以下三种确定倒角大小的方法：


• （1）    新直线的长度及其与第一个被选对象的角度，见图3-43(a)。


• （2） 两个被对象的交点与新直线交点的距离，见图3-43(b)。


• （3）    新直线与第一个被选对象的角度其与第一个被选对象的交点到两个被对象的交点的距离，见图3-43(c)。


2. CATIA v5 倒角操作

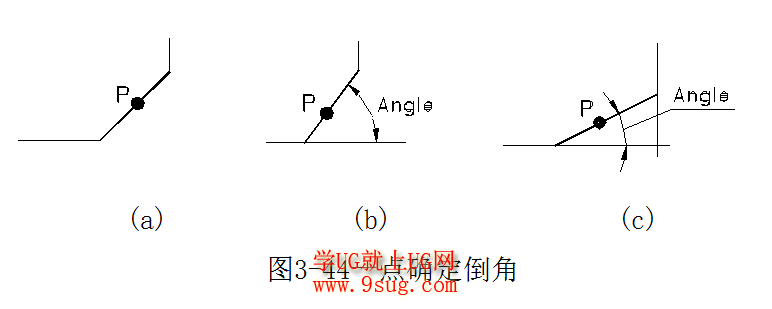

• （1）输入一个点，将得到通过该点的，与两个被选对象夹角相等且相交（包括延长线）的直线,见图3-44(a)。


• （2）在“Length”编辑框输入长度值，即可创建与两个被选对象相交的，当前角度的，指定长度的直线，见图3-44(a)、图3-44(c)。


• （3）在“Angle”编辑框输入角度值，再输入一个点，即可创建通过该点与第一个被选对象成指定前角度的，与两个被选对象相交的直线，见图3-44(b)、图3-44(c)。


• （4）在“Angle”和“Length”编辑框分别输入角度和长度值，即可创建与两个被选对象相交的，指定角度和长度的直线，见图3-43(a)、图3-43(c)。


• （5）若选择了方法，并且在“First Length”和“Second Length”编辑框分别输入两个倒角边的长度值，将创建与两个被选对象相交的，符合要求的直线，见图3-43(b)。


3. 选择CATIA v5 工具栏的下列图标，可以确定是否保留或删除交点之外的多余线段

• （1） 删除倒角之外的多余线段，见图3-44(a)。


• （2） 删除第一个被选对象的倒角之外的多余线段，见图3-44(b)。


• （3） 保留倒角之外的多余线段，见图3-44(c)。
