CATIA挖槽、打孔技巧

概述：
本节课程向CATIA爱好者们讲解两个指令，它们分别是挖槽、打孔的技巧，以下为具体的操作方法；
1、挖槽

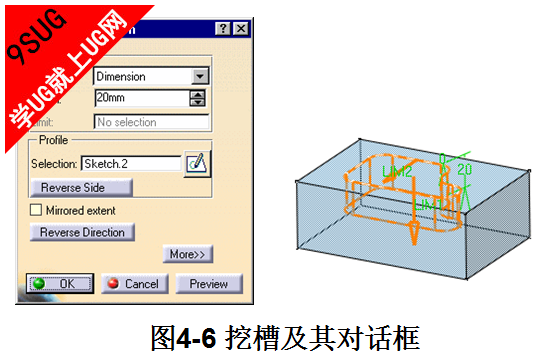

     该功能是挖槽（Pocket），挖槽产生的结果与拉伸相反，是从已有形体上去掉一块形体，见图4-6。其对话框与拉伸对话框相同，输入参数参见拉伸对话框。

2、打孔
        该功能是打圆孔或螺纹孔。单击该图标，弹出所示图4-7所示圆孔定义对话框。该对话框分为Extension、Type和Thread Definition三个选项卡。

1. Extension选项卡（见图4-7）
（1）Blind：盲孔，选此项时Depth为可用状态。该下拉列表中的Dimension、Up to Next、Up to Last、Up to Plane和Up to Surface的含义见图４-8。
    （2）Diameter：孔直径；
    （3）Depth：在界限为Blind时需要输入此项，为孔的深度；
    （4）Axis：孔的轴线方向，Reverse改变成相反方向；
    （5）Positioning Sketch：进入草图设计，确定孔心位置；
    （6）Bottom：孔底部形状，包括Flat平底和V-Bottom锥底两种；
    （7）Angle：底锥角度。


2. Type选项卡（见图4-9）
      通过该选项卡可确定各种式样孔的参数，例如图4-10所示的简单孔、锥孔、沉孔、和埋头孔等。


3.Thread Definition选项卡
定义钻孔的直径、深度和螺纹孔的螺纹大径、深度等参数，见图4-10。

4. 预定义孔的位置
        选择打孔平面后则产生的孔心和预选圆弧同心，或者产生两个相对于两直线的定位尺寸，用鼠标双击尺寸可以编辑它们，从而定位了孔中心，见图4-11。
