[catia论坛] 样条曲线和圆弧连接_catia V5草绘命令讲解

[复制链接]
catia发表于 2014-7-11 13:59:10 | 显示全部楼层 |阅读模式
样条曲线和圆弧连接
单击图标 图片1.png    ，将弹出含有绘制样条曲线和圆弧连接的工具栏：    图片2.png    。

1.绘制样条曲线
     单击该图标，提示区出现“Select or click the first control point of the spline”的提示，依次输入控制点P1～P7,即可得到图3-25所示样条曲线。

catia

catia
2.圆弧连接 图片4.png

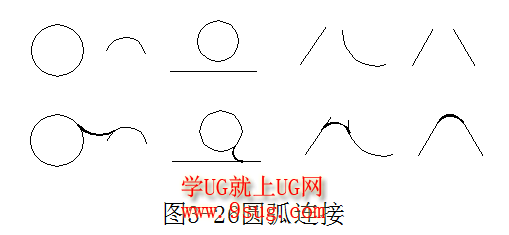

     用圆弧连接两个图形元素,并与之相切。图形元素可以是直线、圆弧或圆。圆弧半径的大小与选择点有关。图3-26上一行是单击图标 后所选的两个对象，下面是圆弧连接后的结果。

V5

V5

catia圆弧连接样条曲线
