延遲滑塊（滑块设计系列12）

[复制链接]
ug9.0发表于 2014-7-1 08:00:19 | 显示全部楼层 |阅读模式
十二‧延遲滑塊

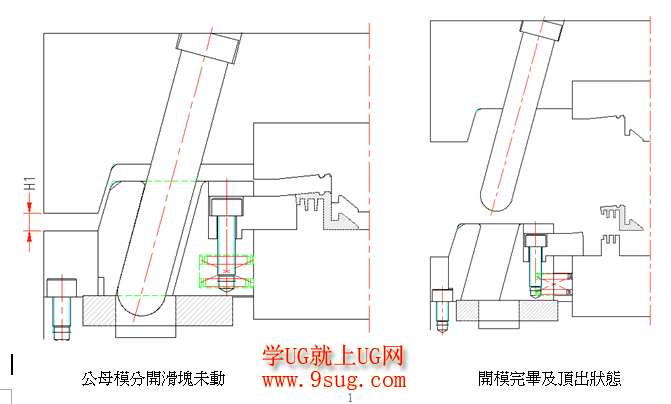

1. 滑塊頭部有倒勾，采用斜撐銷延遲脫模。

滑块设计

滑块设计
上圖中：   H1>H  確保滑塊安全脫離，δ=H1*sinα  (δ為滑塊與撥塊間隙；α為斜撐銷角度)

滑块设计

滑块设计
利用油壓缸延遲滑塊作強制脫模

滑块设计

滑块设计
開模動作簡圖(超連結3d動畫)

滑块设计

滑块设计

滑块设计

滑块设计
利用斜撐銷延遲滑塊作強制脫模

滑块设计

滑块设计
滑块设计延迟滑块
