模具行位结构中滑塊尾部形狀與急回裝

[复制链接]
ug9.0发表于 2014-6-18 09:47:50 | 显示全部楼层 |阅读模式
滑塊作为模具中一种常见的出倒扣机构，其设计的方式因模具的不同而不同，但是滑块的形状总是大同小异的，下面就滑块尾部的形状进行讲解下。

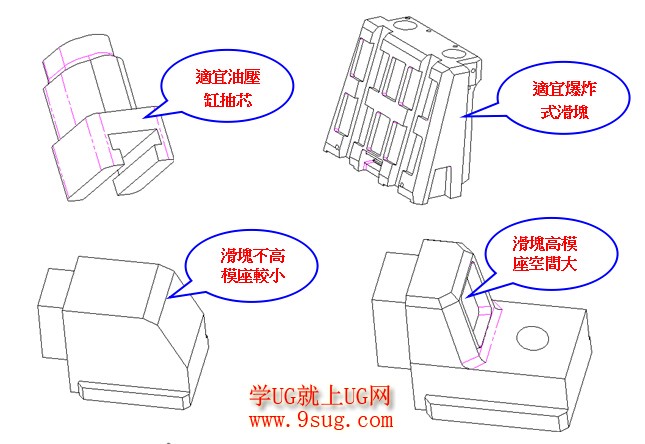

滑塊尾部形狀由於滑塊設計種類不同、大小不同，以及安裝方式的不同，造成滑塊尾部形式也不同。下圖為滑塊尾部常見方式及使用場合：

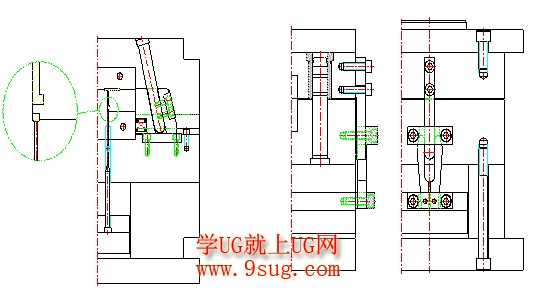

我們設計滑塊時,若在滑塊的正下方排有頂針、扁梢、套筒、頂出塊等頂出機構時,為避免滑塊回位時撞到頂出機構,需注意在頂出板上加裝早回機構.1. 可以在頂出板上加裝拉回杆2. 在模具較小無法安裝拉回杆時,則需加裝急回機構,具體形成如下: 3.jpg

模具设计滑块设计
