图档的转换

        公司现有的图档格式有以下几种：PRO-E 的图档，如*.PRT;AUTOCAD的图档，如*.DWG;SOLIDWORK的图档，如*.SLDDRW、*.SLDPRT;还有编程使用的Cimatron 的pfm图档。设计目前提供给现场的3D图档为PRO-E 和SOLIDWORK的档案，与工件加工的pfm图档需要相互转换以后才可以使用。设计的图档一般存放于服务器下的design目录下，调用图档时可对号寻找，迅速找到需要图档。

PRO-E图档的转换

        打开PRO –E程序，点击打开按钮打开图档，如下图：

cimatron

        找到需要的图档，打开。然后点击文件另存按钮，选择另存的文件格式为IGS档，如下图：

cimatron

          存档，完成PRO-E转换的第一步。注：IGS图档为标准图档转换格式。PRO-E 、SOLIDWORK和Cimatron 的图档相互转换需通过igs作为中介方可完成（当然也有其他的公用文件格式，比如STEP、DXF、DWG等）。

SOLIDWORK图档的转换

        打开SOLIDWORK主程序，点击打开按钮打开图档，如下图：

cimatron

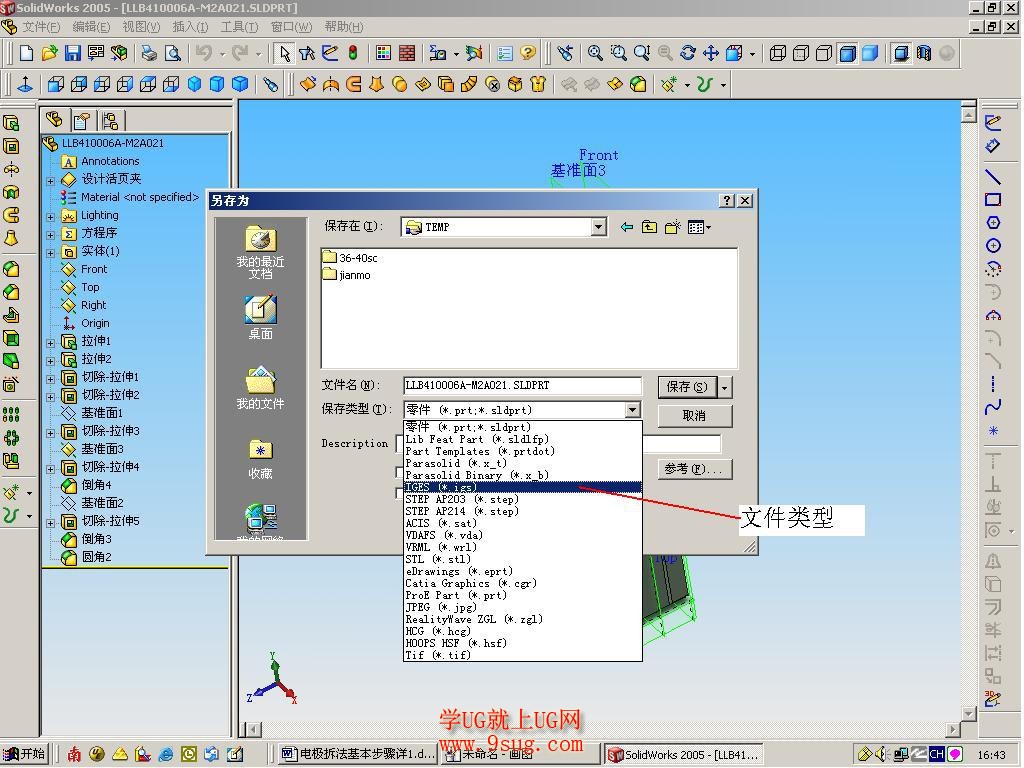

        找到需要的图档，打开。然后点击下拉菜单中的文件按钮，找到另存选项，选择另存的文件格式IGS档，如下图：

cimatron

        保存，完成SOLIDWORK图档的转换。

Cimatron 图档的写入

     当我们把        PRO-E和，SOLIDWORK 的图档转换为IGS档后，打开Cimatron 的转换程式cmidi。该程序可以在Cimatron 的控制菜单中打开，如下图：

cimatron

        转换程序的界面如下图：

cimatron

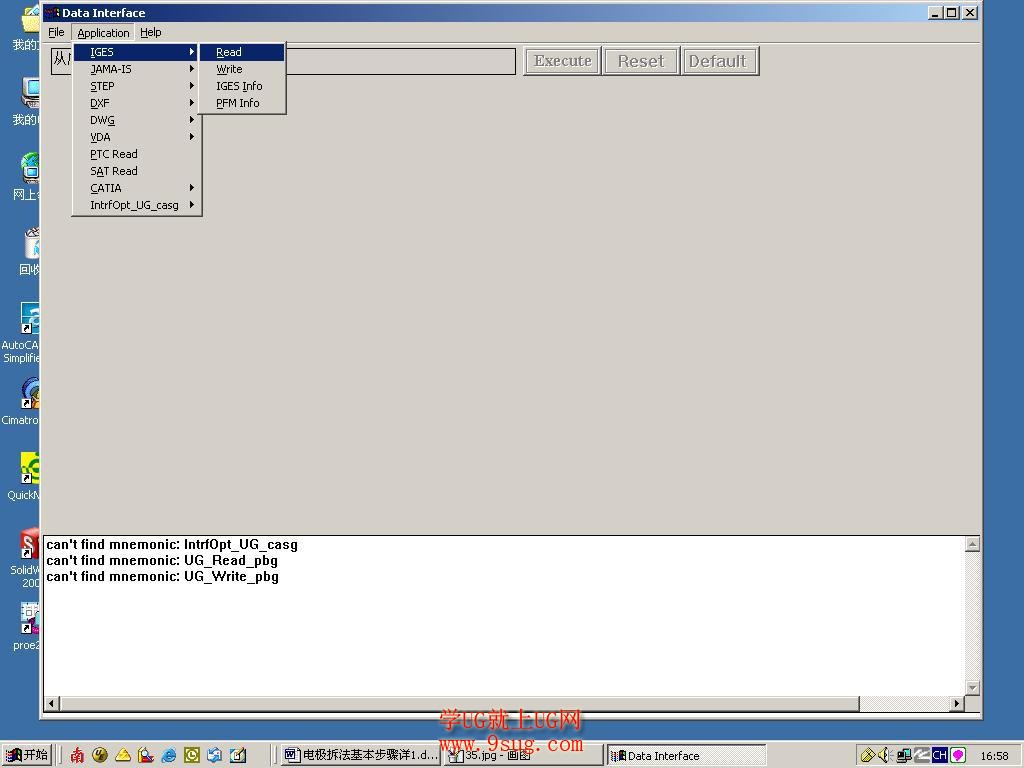

        从中找到IGS图档的转换的模块，选择读取（read）,打开刚才使用pro-e和solidwork图档转换的igs图档，详细的转换参数选项便呈现在用户面前。如下图：

cimatron

        简单选择需要的参数，如单位的设定，曲面检查确认等，然后选择转换即可。至此，设计图档至cimatron图档间的转换完成。

工件坐标系的定义

      当我们把设计现有的图档转换为我们电极编程需要的Cimatron 图档后，要稍作整理才可以正式使用。
运行Cimatron 软件。该软件打开的方式有以下几种：

        1、直接点击桌面上的快捷方式，运行该软件。如下图：

cimatron

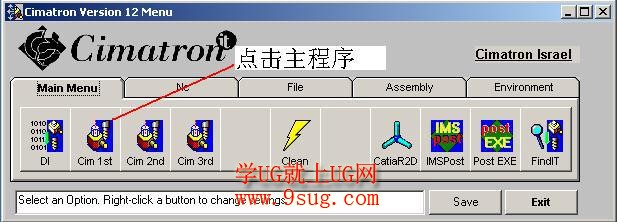

         2、在Cimatron 的控制面板上运行，如下图：

cimatron

        3、在Cimatron 的安装目录下找到bin 的文件夹，主程序名为cimit.exe,点击即可运行Cimatron 的程序。

运行程序

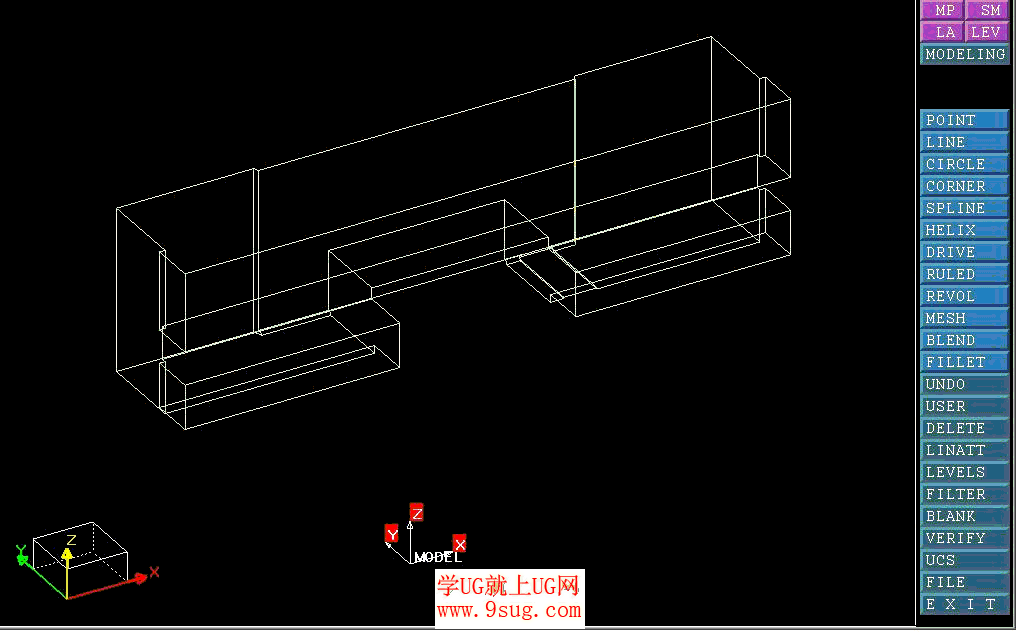

        找到我们刚才转换的图档，打开，然后我们就可以看到刚才转换的图档了。因为设计的图档是从整体组立模具中拆出，我们转换后的图档实际依空间位置摆放，与现场工件加工往往不同，需要我们进行整理后才可以使用。如下图：

cimatron

         这样，定义工件坐标系便成了编程的第一件事。在工件上或工件外选取一点作为工件零点，把工件移动到与其重合，然后旋转工件直到便于放电加工的方向。该零点定义时要考虑到尽量与图纸基准相符，这样便于加工人员加工和确认。如下图：

cimatron

验证|把工件按照工艺的需要，确定位置后，在开始拆电极前需要进行确认，通常需要确认的地方有以下几点：

        1、检查工件的外形尺寸，与图纸是否相互吻合；

        2、工件的备料方式；

        3、电极的数量；

        4、电极间隙的大小；

        5、电极的加工方式；

        6、放电的加工方式。

建立电极层

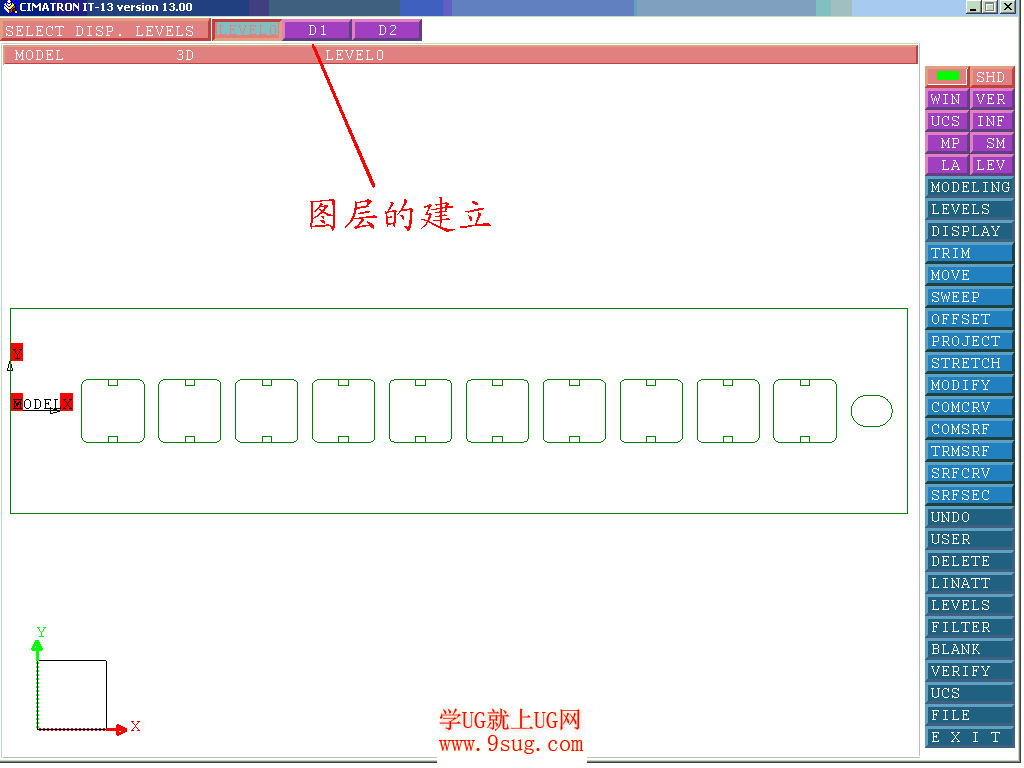

        简短的验证结束后，便开始拆电极了。这时就需要首先建立电极层，每个放电部位建一个独立的图层，如下图

cimatron

        电极多时，可继续建立电极层D3, D4, D5┄┄┈┈。

拆电极

       拷贝电极加工必需的曲面到对应图层后，就可以通过Cimatron 特有的曲面功能对曲面进行修剪，以达到我们电极形体的需求。

拆电极时，需遵循以下几点：

1、放电加工的合理性-放电加工的合理性包括以下：

        放电的方式。工件立起来加工，还是躺下加工比较合适；

        放电加工时工件装夹的方式。工件是按图面装夹，还是使用虎钳装夹，还是使用磁力台装夹等。

2、电极机加工的合理性.-电极机加工需要考虑到以下因素：

        A、 电极所需铜料的大小。

        B、 电极加工时装夹的方式。需不需要逃让（线割电极）等。

        C、 刀具选用的情况。有无比较小的特殊刀具。

        D、 在那台机床加工。

        E、 电极的精度要求如何。

        F、 电极是否需要线割加工。

3、电极的确认工作

         当电极拆完后，需加以确认，才可以进行编程，否则，若电极拆得不合理就进行编程，编完才发现问题所在，或者就没有发现存在的问题，等到下到工序发现，会浪费很多时间，造成工作的不便，因而在电极拆完后须作以下确认步骤：

        A、 确认电极的对刀框是否干涉工件；

        B、 确认电极的曲面延伸部位是否干涉工件；

        C、 整体电极，要确认放电的每个电极会不会干涉工件；

        D、 工件如果整体备料，电极所拆的方向是否干涉工件；

        E、 电极如果有使用在别的工件上，确认其在别的工件上是否会产生干涉；

        F、 工件图面有尺寸公差要求的，电极是否按图面要求完成；

进入NC 模块

         当电极拆好后，就可以进入NC 模块进行编程了， 如下图：

cimatron

         点击NC, 进入NC 模式，系统会提示建立机械坐标系。建立好机械坐标系后，把我们加工时需要使用的刀具调入当前的图档，如下图：

cimatron

准备开始编程。
