CAD用快捷键生成块,插入块教程就上UG网

CAD中用快捷键生成块,插入块的具体操作步骤如下所示:

1、点击CAD左面上面的绘图选项。

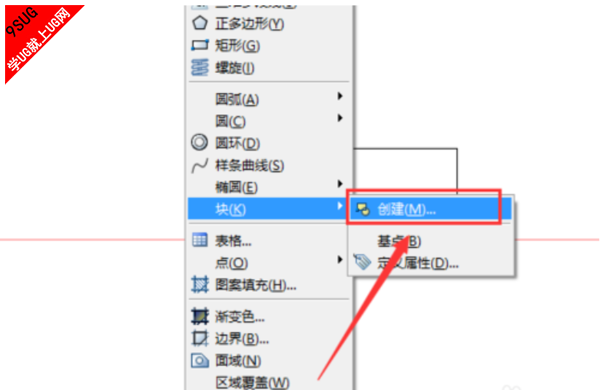

2、看到选择项“块”,在点击过后会出现一个创建的选项,选择并点击。

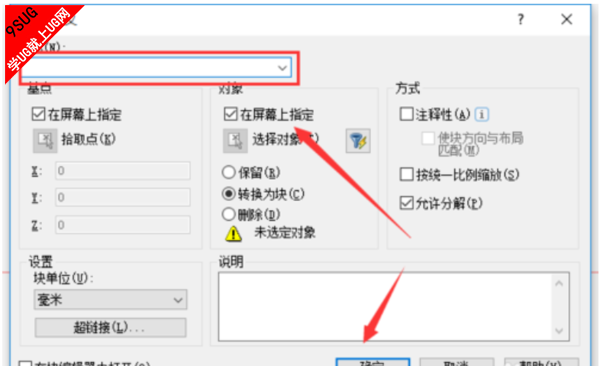

3、输入块的名称,以便可以更好的调出块,毕竟画图很复杂的话,那么将会有很多的块。
4、确定基点,旋转移动位移都是根据这个点来定位置的。
5、确定好基点过后就是选择块的对象,直接点击鼠标左键向左拉,或者我们直接点选。选择好后我们按空格键或者回车键。
6、创建好块过后点击CAD界面上的插入选项。
7、出现一个下拉框,点击选择块的按钮,然后选择我们的块,然后点击确定就可以了。

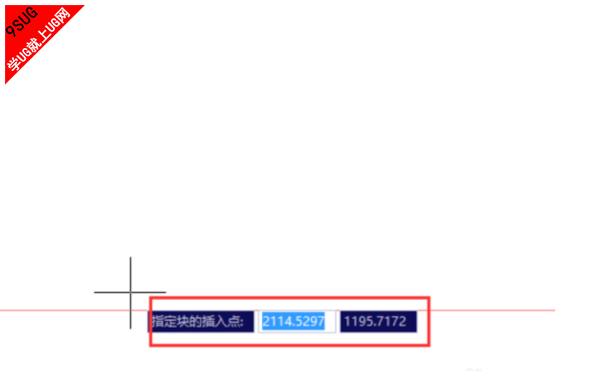

8、确定块的插入点,这个插入点也就是我们上次创建块的时候的基点。
9、然后我们就是选择块的旋转方向,输入好后点击空格键或者回车键或直接用鼠标调整。 CAD块教程-9.png
