catia V5帮助功能、显示控制、鸟瞰视图讲解

        在本节的CATIA V5基础教程中，我们主要讲解是关于软件中自带的帮助功能、显示控制图形、鸟瞰视图这三个基础操作，它是一个新手学CATIA V5软件的必备知识。
CATIA V5帮助功能
1.简单的了解指定图标的功能

catia V5

       单击该图标，或按Shift + F1键，光标的形状显示为“”，将其移至待了解的图标，单击鼠标左键，即可简单的了解指定图标的功能。
   例如，单击该图标，将光标移至图标

catia V5

     ，单击鼠标左键，得到图2-8所示的简短的帮助信息。

catia V5

2. 浏览CATIA的所有功能
    选择菜单【Help】－【CATIA V5 Help】或按F1键，将显示图2-9所示的IE浏览器，通过该浏览器，详细地了解CATIA的每个模块、工具栏、图标的功能和使用方法

CATIA V5显示控制
     通过【View】工具栏

catia V5

和图2-11所示【View】菜单调用CATIA的显示功能。

catia V5

CATIA V5鸟瞰图形
1. 鸟瞰特征树
        选择菜单【View】－【Specifications Overview】或快捷键Shift + F2，在作图区将增加图2-12所示鸟瞰特征树的窗口。鸟瞰特征树窗口尽可能大地显示了完整的特征树。内部的矩形窗口对应着作图区的显示范围。用鼠标拖动矩形窗口的左下或右上角，矩形窗口变小或变大，作图区的特征树随着变大或变小，按住鼠标左键拖动矩形窗口的位置，特征树的显示范围随着做同样的改变。

catia V5

2. 鸟瞰几何对象

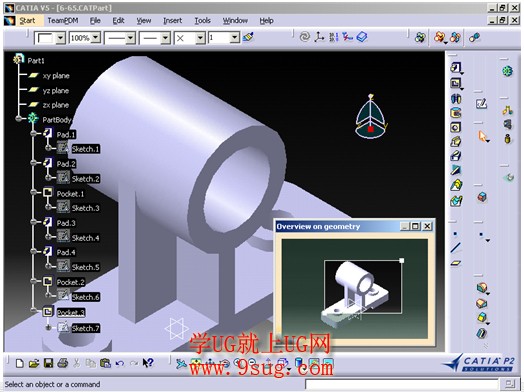

         选择菜单【View】－【Geometry Overview】，在作图区将增加图2-13所示鸟瞰几何对象的窗口。鸟瞰几何对象窗口的作用和操作与鸟瞰特征树类似。

catia V5
