用cad来绘制A0到A4图纸框

        在用CAD出零件的加工图纸时，每一张图纸上面都会有图框，那么这个图框的设计规范你知道么？也许在公司你都是使用现成的图纸框，那么当你要自己绘制的时候，你会设计么？
        A0到A4是我们常用的几种图框，其都是由直线组成，单独来看这些线，我们所要设计的图框还是蛮简单的，把这些简单的直线组合起来，那就是一个我们需要的图框，下面来讲解下图框绘制的具体参数。
1、A4

A4图框

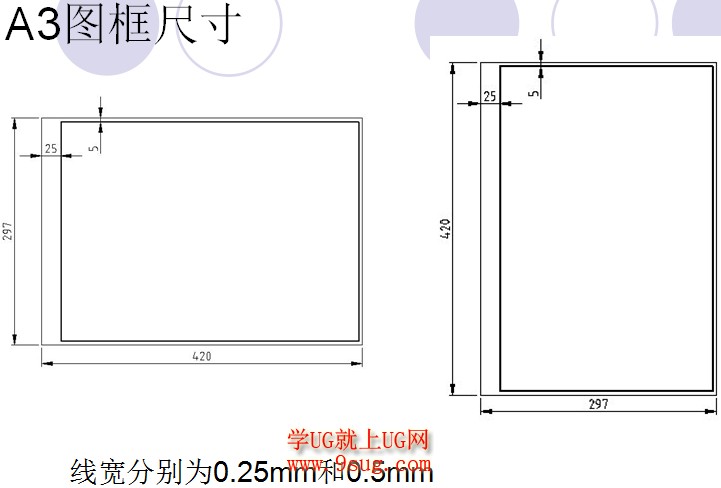

2、A3

A3图框

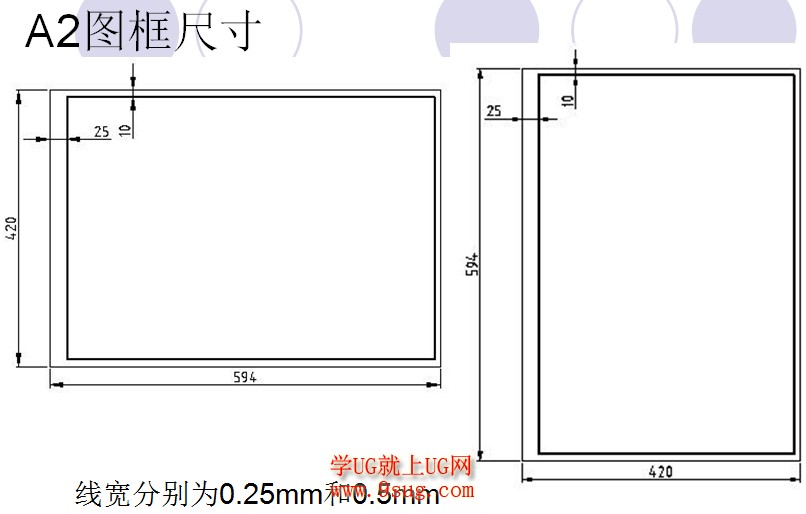

3、A2

A2图框

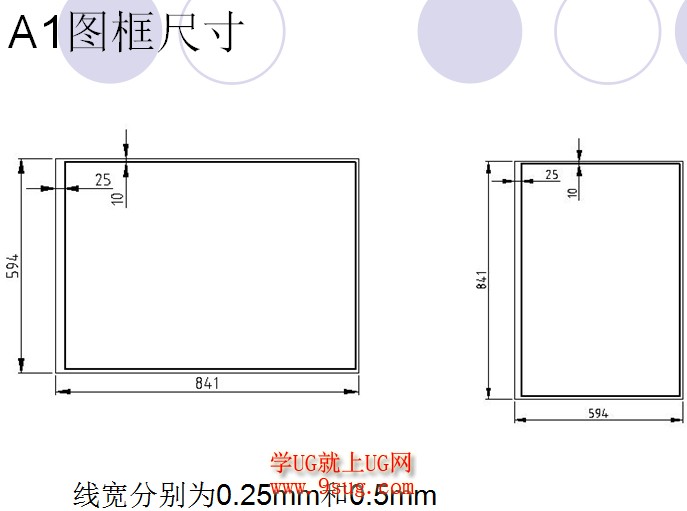

4、A1

A1图框

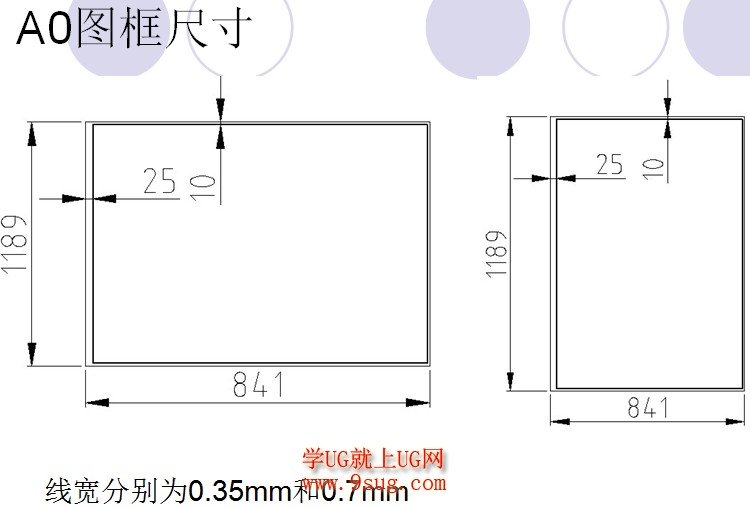

5、A0

A0图框

        无论用CAD绘制什么样的图形，只要给我们如上图上面的尺寸，就可以设计出来想要的图形。如果没有图纸尺寸的约束，任凭CAD绘图员天马行空的想象，试问，如何能设计好的图框呢！
        没有事的时候，按上图中的规格，设计一下，无论到那，需要什么样的图框，你都可以设计。
