cimatron it 13 软件使用过程中的一些技数参数设计技术

cimatron it 13 环境设置
        一个很初级的话题:conf:。也算是自己对环境设置的一个小结，请高手们不要见笑，更期望高手们指正.

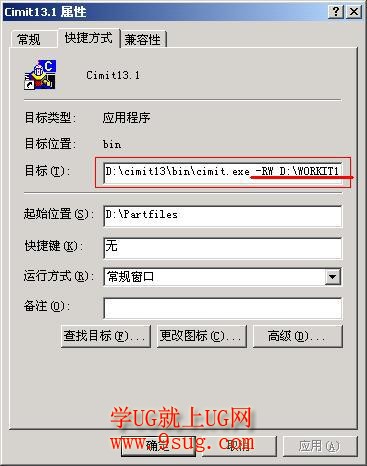

第一种方法:见下图，在cimit.exe加入一些类似与标签的东西。这时你得知道一些常见标签.

cimatron

第二种方法：因为13.1在w2k下不能使用那个“Cimatron it 13 Main Menu”。所以得到这个目录中去找：\cimit13\bin\arguments.exe。然后根据需要进行选择。

cimatron

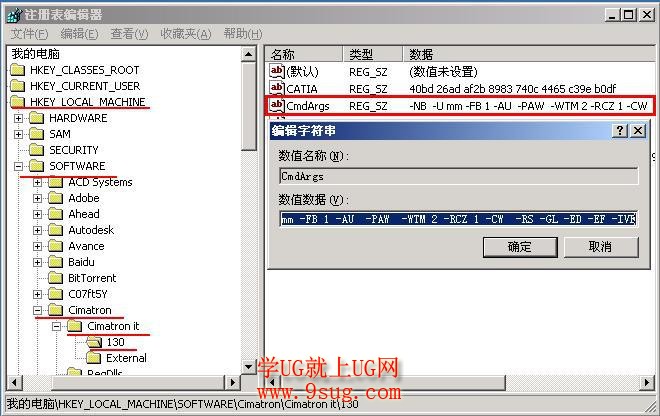

第三种方法：开始－－》运行－－》REGEDIT。然后根据下图左边红线所示展开分支，再在右边红框的名称上双击，在弹出的窗口中加入你的标签就可以了。这样，一次设置完成之后，不管你是打开几个窗口，每一个窗口的参数都是一样，也就不用在每个cimit.exe后面都加。

cimatron

环境设置分类七大类别。

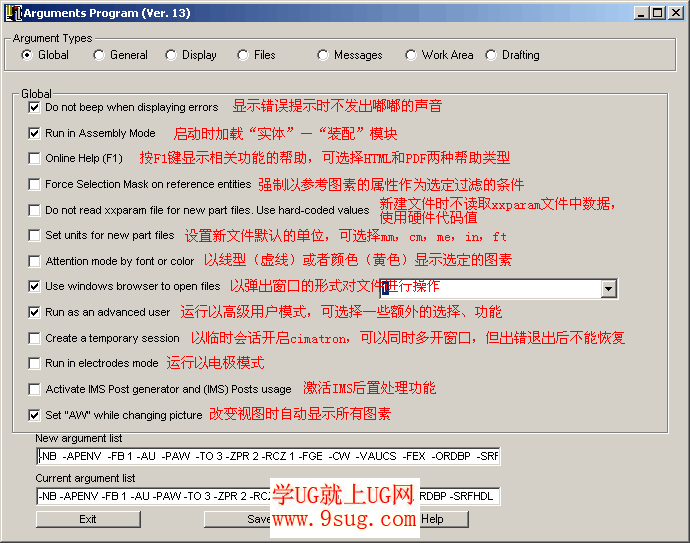

       Global：全局设置，对所有模块均起作用。如设置mm作为默认的单位，使用窗口的形式打开文件，以高级用户方式运行程序，以电极模式运行，激活IMS后置处理功能，当改变视图时总是显示所有图形等。

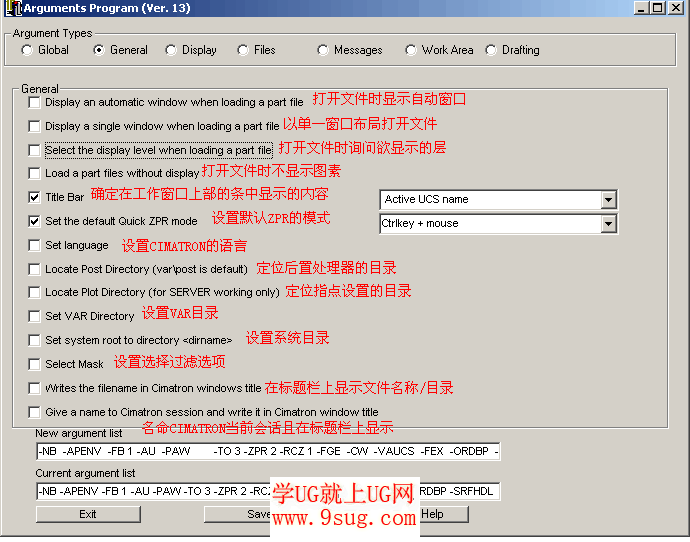

        General：一般设置。如中文化，后处理的目录，在cimatron窗口的标题栏上显示当前的文件路径等。

        Display：显示设置。如旋转中心点的指定，OPENGL方式运行程序，激活过渡式背景等。

        Files：文件设置。如工作目录等。

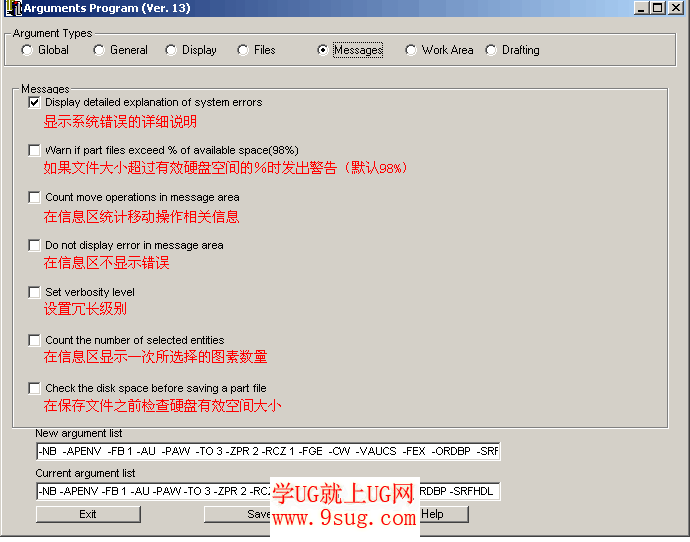

       Messages：提示信息设置。如显示详细的系统错误信息，保存文件之前检查磁盘所剩空间等。

        Work Area：工作区设置。如正常退出时删除工作区中的文件，设置工作区目录，恢复文件时是否提示Yes/No。

        Drafting：工程图设置。如根据活动UCS自动创建视图等。[ Last edited by jiangxfei on 2005-5-9 at 02:37 AM ]

cimatron

cimatron

cimatron

cimatron

cimatron

cimatron

cimatron

cimatron

另外还有一些由我们输入了：

1)-EM  启动时不加载Modeling模块

        2)-ED  启动时不加载Drafting模块

        3)-EN  启动时不加载NC模块

        4)-EF  启动时不加载FEM模块

        5)-GL  使用OPENGL模式，显示性能能够极大的提高

        6)-old_sim  在NC模式块，将直接在工作窗口调用9.0版的模拟,而不用打开那个windows介面的模拟程序。

        7)-rls  仅显示cimatron发布信息，而不打开程序。

        8)-ive  使V11.0版本之后打开高版本的文件。

        9)-nc_allw   在WCUT中出现参数ORBITAL OFFSET，则可以用平底刀时对曲面给负值作负补正，注意只能作XY方向补正，Z方向并不作补正。

        10)-nc_torch  在PROFILE中增加摆线加工（这是一种专门对高级加工的）。

总结：
        实际上，这些东西也就一小部分我们经常使用，还会给我们的操作带来一些方便。某些也只是在特定情况下才使用了。我也就使用这些：-GL -EF -NB -U mm -FB 1 -PAW -WTM 2 -RCZ 1 -FGE -CW -RS -TO 1。
