[图文练习] 起重机专用吊钩三维设计

[复制链接]
发表于 2013-10-22 21:16:45 | 显示全部楼层 |阅读模式
        吊钩在我们的生活当中并不陌生,无论是一些大型的吊车还是一些小的机器上面,都会用到这个零件,下面我们就来学习下如何用UG绘制一个吊钩。

吊钩

吊钩

[学习目标]
    1.学习扫描混合特征的创建方法。
    2.掌握应用扫描混合特征创建吊钩零件的建模方法。
[吊钩零件模型造型分析]

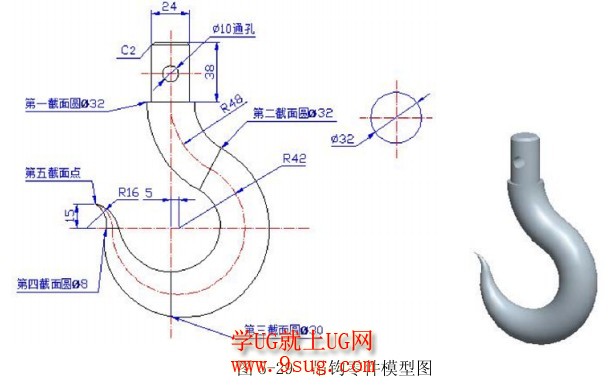

    吊钩在机械设计中应用比较广泛,一般用于起重机、拖车等设备的承力、连接部件。对于该零件实体模型的创建,主要使用创建扫描混合特征的方法。其它部分均可采用旋转、故伸、倒角方式来创建。
[相关知识点]
  1.扫描混合特征
  扫描混合特征是使用一条轨迹线与多个截面图形来创建一个实体或曲面特征。这种特征同时具有扫招和混合的特性。在建立扫描混合特征时,需要有一条轨迹线和至少两个特征剖面。而轨迹线可通过草绘曲线方式来创建。

UG练习图纸下载
吊钩的三维数字化建模(9SUG网).rar (1014.49 KB, 下载次数: 230)
