[学习心德] ug阵列命令之螺旋线阵列（4）及案例

[复制链接]
唐僧洗头爱飘柔发表于 2013-1-25 19:22:14 | 显示全部楼层 |阅读模式
下面讲解螺旋线阵列，在此需要注意的几个术语1：径向节距2：螺旋节距
1：径向节距指的是圈数与圈数之间的距离
2：螺旋节距指的是两特征之间的螺旋线的长度
下面通过实例为其讲解

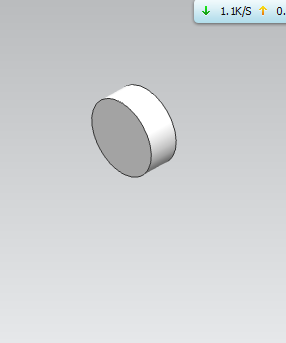

（1）       先画一个特征圆柱
（2）       调出其命令

得出图形

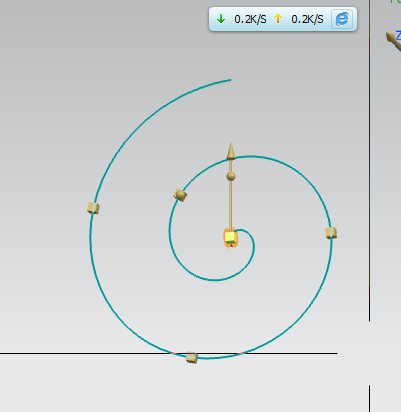

螺旋

UG对特征形成图样（4）螺旋形阵列.zip

159.32 KB, 下载次数: 17
