[齿轮设计经验] 冠轮在直齿锥齿轮副中的作用

[复制链接]
hyfjy发表于 2015-11-23 21:57:07 | 显示全部楼层 |阅读模式

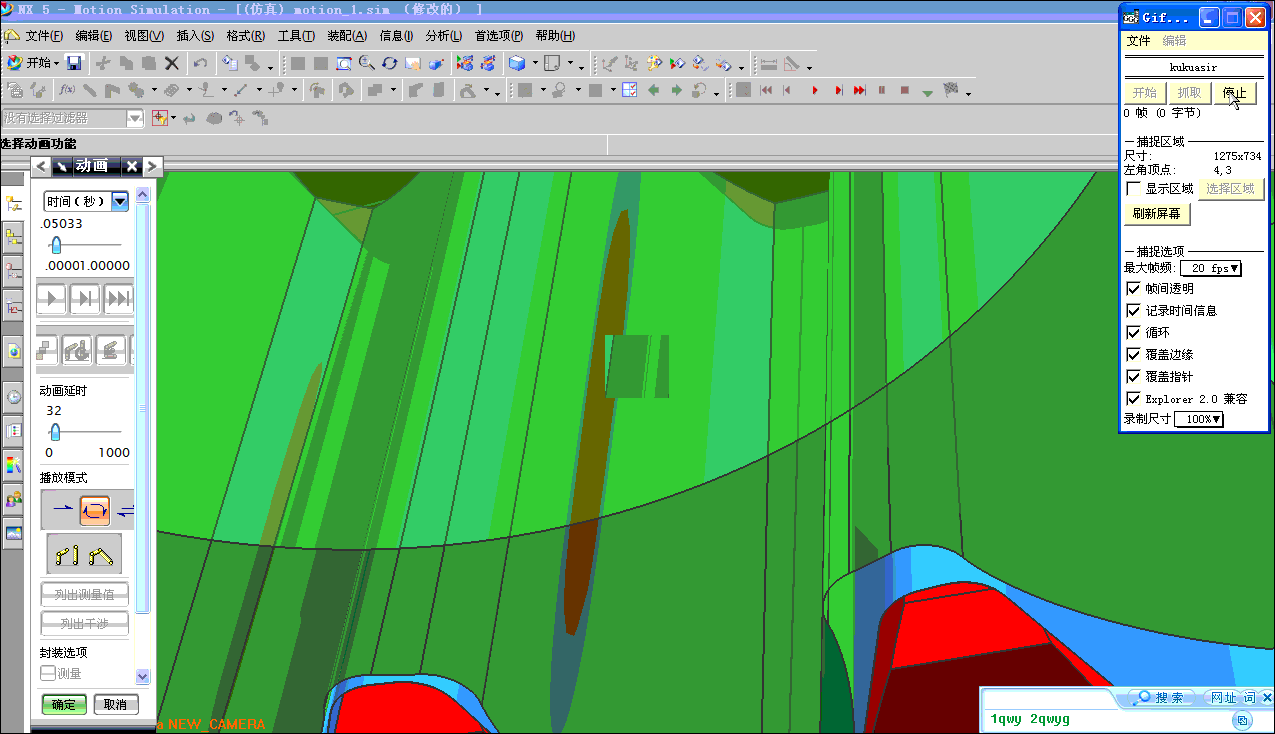

冠轮是锥齿轮副中一个相当于公共齿条的环形平面齿轮,一般情况下为非整数齿,冠轮是一个片体,一面与小轮啮合,同时另一面与大轮啮合,大小轮通过冠轮形成一个完整的啮合副。













除了直齿锥齿轮外,弧齿锥齿轮同样也存在一个平面环形齿条,也称为弧齿锥齿轮的冠轮,起的作用是一样的。

这是理论上设计锥齿轮结构的一个起始点,有了冠轮,所以与同一个冠轮啮合的齿轮都是互相共轭的,都能平稳传动。

就上UG网淘宝直营店
回复

使用道具 评分 举报

精彩评论2

ug9.0发表于 2015-11-23 22:36:36 | 显示全部楼层
费工,这么晚了还没有休息啊
回复 支持 反对

使用道具 评分 举报

乌龟走发表于 2015-12-12 10:08:46 | 显示全部楼层
免费UG视频教程下载就上UG网。
回复 支持 反对

使用道具 评分 举报
