[三维造型] UGNX10.0锥螺纹绘图实例下载就上UG网_附视频

  [复制链接]
ug9.0发表于 2015-11-19 08:59:06 | 显示全部楼层 |阅读模式
就上UG网学UG：
UGNX10.0绘图实例－锥螺纹画法；锥螺纹相关的技术参数：

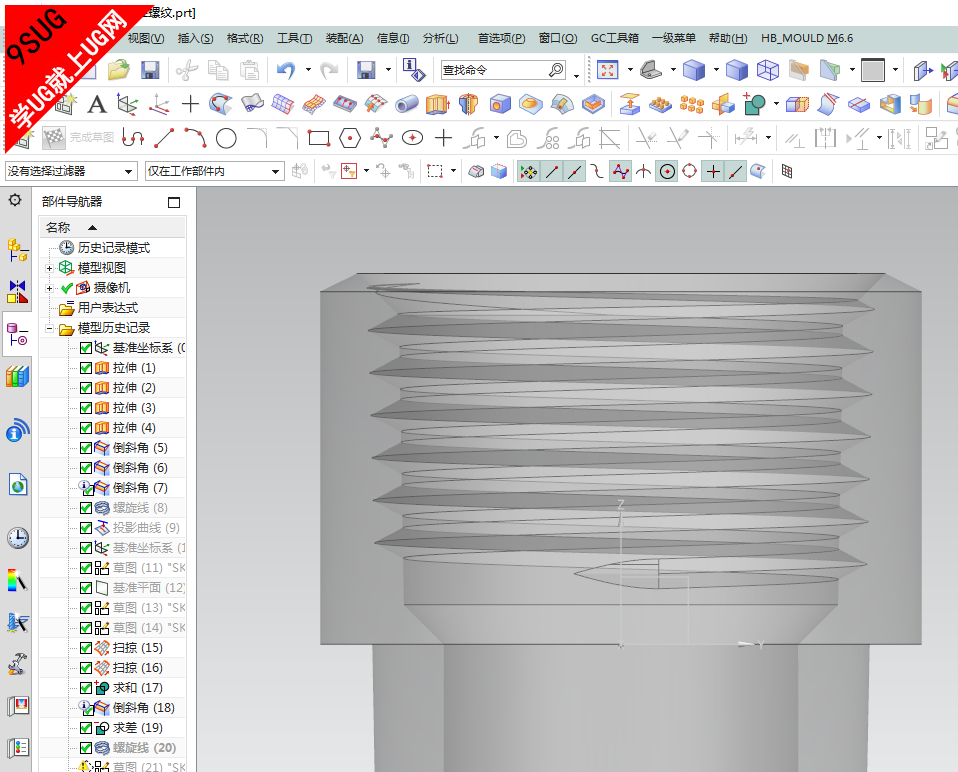

锥螺纹教程

锥螺纹教程
Rc 1/2，是英制密封圆锥内螺纹，牙数（每吋牙数）14，螺距1.814，牙高1.162，
大径（基准直径）20.955，中径19.793，小径18.631，基准距离8.2。
牙形角55°，螺纹锥度1:16 。
其中，1/2是管径代号，相当于DN15的管，根据GB/T 3091-2001 镀锌管用的规格标准，可以查到 管的外径为21.3，壁厚为2.8

UG10.0螺纹教程

UG10.0螺纹教程
锥螺纹3D下载：
UGNX10.0锥螺纹绘图实例下载就上UG网.zip (743.71 KB, 下载次数: 106)
螺纹设计锥螺纹UG画锥螺纹
