UGNX10.0教程－光顺样条，讲解的是光顺样条的定义以及在NX10.0中操作光顺样条时，其对话框的释义；使用光顺样条命令，通过最小化曲率大小或曲率变化来移除样条中的小缺陷。

光顺样条－UGNX10.0教程

注释	如果选定的样条具有相关性，则光顺样条命令删除定义数据和样条的相关尺寸。

您可以：

• 根据拾取点的数目和位置，光顺包含小缺陷的手工创建样条。
• 在指定区域或在整个样条上光顺 B 样条。将结点插入到区域边界以及该区域内，直到有足够的自由控制点以使变化降低到所希望的程度。对样条重复使用此命令将使之逐渐变成线性。



在光顺样条时，原始样条和所得样条之间的偏差显示在最大偏差位置处。

原始样条

光顺的样条

位于何处？

应用模块	建模、外观造型设计
命令查找器	光顺样条

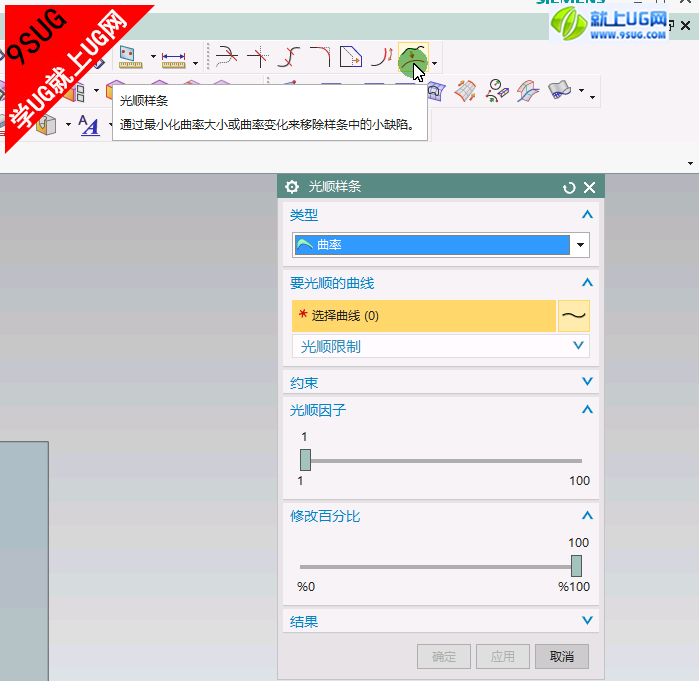

UGNX11.0光顺样条选项:

类型
类型列表	您可以指定要用来光顺 B 样条的算法类型。可用选项有： 曲率 - 通过最小化曲率大小来光顺 B 样条。 曲率变化 - 通过最小化曲率变化来光顺 B 样条。
要光顺的曲线
选择曲线	您可以指定要光顺的曲线。
光顺限制
指定部分样条或整个样条的光顺限制。手柄位于选定的样条上，一个在样条的开始处，一个在样条的结束处。 如果光顺的一部分样条没有足够的阶次或自由度进行光顺处理，则插入结点，从而造成样条有更多的段。
%起始	指定起始位置。 您可以拖动“%起始”滑块，或在框中输入起始百分比值。
%结束	指定终止位置。 您可以拖动“%结束”滑块，或在框中输入起始百分比值。
约束
起始、结束	您可以约束正在修改样条的任意一端。从可用选项列表中选择边界约束。 连续性约束用于锁定合适的极点位置以便在光顺期间它们不能自由地移动。 连续约束的优先级高于光顺。例如：在使用连续性约束时光顺阶次较低的样条时，执行此操作的移动自由度可能不足。
光顺因子
滑块	指定每次单击确定时执行光顺操作的次数。拖动“光顺因子”滑块到想要的数字。 使用此滑块时，默认情况下会打开微调。按下 Ctrl 键可以禁用此功能。
修改百分比
滑块	拖动滑块时，将更改应用到选定样条的全局光顺的百分比。样条在图形窗口中动态更新。 该选项的目标是访问光顺操作开始条件和结束条件之间的一系列步骤。 样条对象相对于扫描的图像或其他规格数据有一个偏差，要对此偏差平衡样条对象的光顺性，这个选项会很有用。零百分比不会对原始曲线进行更改。百分之一百提供可以实现的最大光顺。 使用此滑块时，默认情况下会打开微调。按下 Ctrl 键可以禁用此功能。
结果
最大偏差	显示原始样条和生成样条之间的偏差。
