UGNX10.0编程教程－主MCS和局部MCS创建教程，讲解在创建主 MCS 和局部 MCS的技巧；此示例将使用UGNX11.0主机床坐标系 (MCS) 和局部机床坐标系。主 MCS 设置于机床零点可能处于的位置处。刀轨基于局部 MCS。对程序进行后处理时，刀轨的输出连同其各自的 X、Y、Z 值均基于主 MCS。

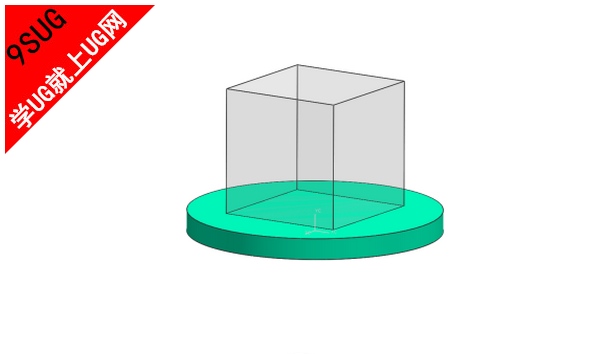

• 创建装夹装配。
  它应包括转盘、固定板和夹持机构等组件。

  主轴UG编程



  注释	该装配可在建模或加工应用模块中组合起来。

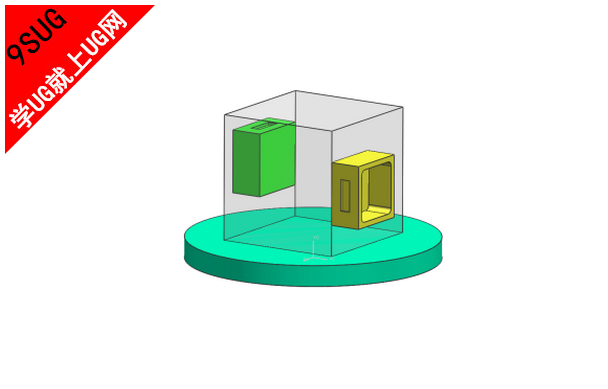

• 将部件垂直放置于装夹装配上。

  UG10.0编程


• 如有需要，请选择应用模块选项卡→加工 。
• 在几何体视图中，将 MCS 置于旋转轴的中心。
  转盘中心现在即为零点。

  UG11.0



  注释	建议对 MCS 重命名。例如，重命名为 MCS_Main。

• 在几何体视图，双击主 MCS。
  显示 MCS 对话框。
• 在 MCS 对话框，单击机床坐标系组中的细节。
• 将用途设置为主。
• 单击确定以接受并关闭 MCS 对话框。

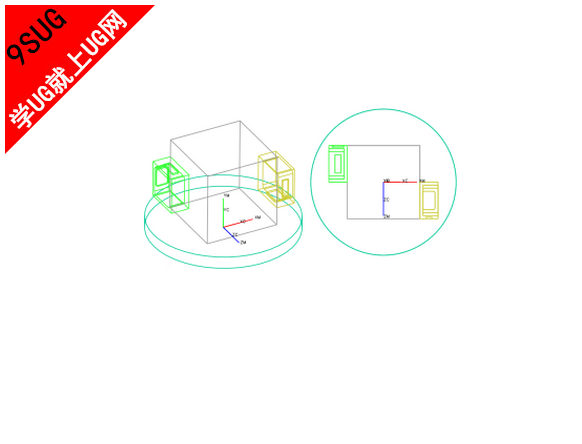

• 根据部件上的适当位置，创建所有局部坐标系，对局部坐标系进行定位，确定局部坐标系方位。
  此示例显示了两条切削刀轨，其中每一条刀轨都包含自己的独立局部 MCS。

  MCS_000		为窄腔体切削刀轨指定的局部坐标系。
  MCS_090		为宽腔体切削刀轨指定的局部坐标系。

  局部坐标系应为主 MCS 几何体组的子集，在几何视图中显示。

  MCS_MAIN MCS_000 MCS_090

  注释	建议对多个局部坐标系分别重命名。例如，重命名为 MCS_000 和 MCS_090。

• 通过双击“几何视图”中的坐标系，编辑各个局部坐标系，一次编辑一个。
  显示 MCS 对话框。
• 在 MCS 对话框的机床坐标系组中，单击详细信息。
• 将用途设置为局部。
• 将特殊输出设置为使用主 MCS。
• 向每个局部坐标系指派工件几何体组和工序。

  MCS_MAIN MCS_000 WORKPIECE_1 FM_001 MCS_090 WORKPIECE_2 FM_002

• 生成工序。
  此示例显示：


  • 切削刀轨使用局部 MCS 加工窄腔体。
  • 转盘绕主 MCS 旋转 180 度。
  • 切削刀轨使用第二局部 MCS 加工宽腔体。
