加工几何体有什么作用？怎么创建几何体？UGNX10.0编程

学UG就上UG网：
UGNX10.0编程教程－加工几何体的定义及创建几何体父项教程；用于加工的几何体“加工设置”中的几何体选择表示需要加工的部件模型、部分的部件模型，或者表示程序员添加的附加几何体。

UG编程几何体创建

• 毛坯几何体表示原材料并且可以直接切削或进刀。
• 处理中的工件 (IPW) 几何体表示每个加工阶段结束时已加工的工件。
• 部件几何体表示已加工的工件。
• 检查几何体表示您不想触碰的区域，例如夹住部件的夹具。
• 修剪几何体包含切削区域。
• 切削区域或面几何体定义要加工的特定区域。
• 壁几何体
• 底部面几何体
• 由程序员添加的几何体在加工处理期间辅助控制刀轨。



根据工序类型和子类型，所用几何体可能是实体、面或边界。



UGNX11.0创建几何体父项:

几何体父项用于为加工定义几何体。必须首先创建几何体父项，然后向新的几何体父项添加几何体。然后，该几何体就可以被加工工序或其他几何体父项继承。

UGNX11.0

此示例显示了如何在现有的更高级 MCS 几何体父项的层次结构中创建一个 WORKPIECE 几何体父项。

• 选择主页选项卡→插入组→创建几何体 。
• 在创建几何体对话框中，从类型列表中选择一个“铣削”选项。
  类型选项决定了可用的几何体子类型。
• 在几何体子类型组中，单击 WORKPIECE 。
  可以在 WORKPIECE、MILL_AREA、MILL_GEOM 几何体子类型中定义部件几何体。
• 在位置组，从几何体列表中选择 MCS_MILL。
  新的几何体父项从您选择的位置继承几何体。例如，当选择MCS_MILL时，WORKPIECE 几何体父项从更高级别的 MCS 几何体父项继承方位和安全几何体。
• 单击确定。

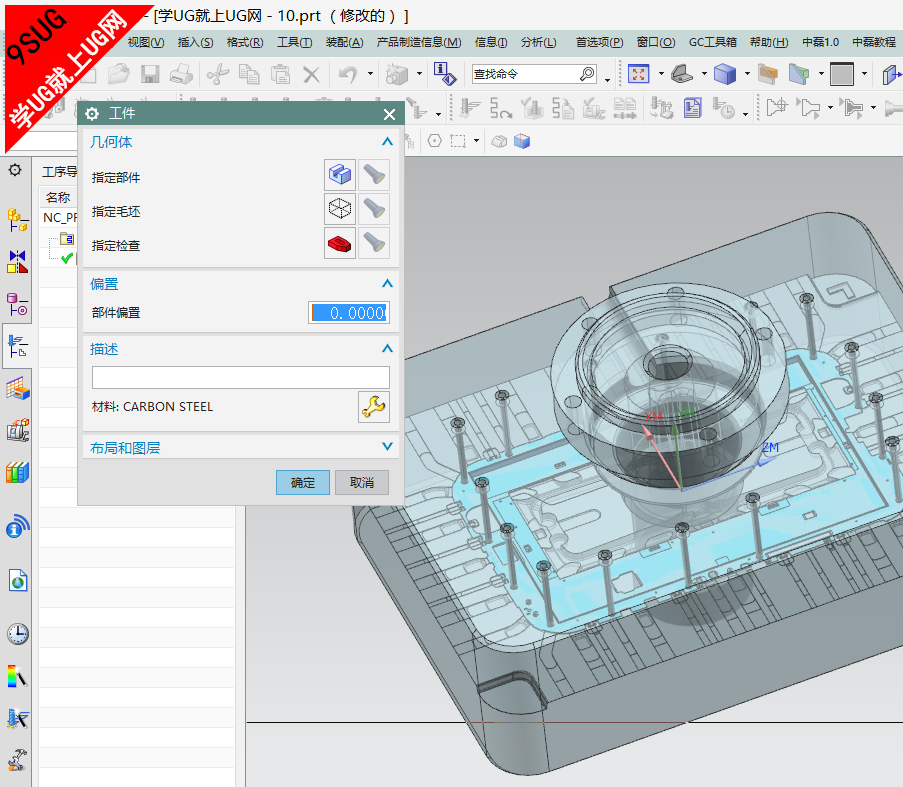

  工件对话框打开。对话框名称与您选择的几何体子类型相匹配。
• 在工件对话框，在几何体组，单击指定部件 。
  部件几何体对话框打开。
• 在图形窗口中，选择所需的部件几何体。
  默认的选择选项是几何体。如果要选择小平面体或特征（曲面区域），请选择选定的选项下面适当的选项。

• 单击确定，关闭部件几何体对话框。

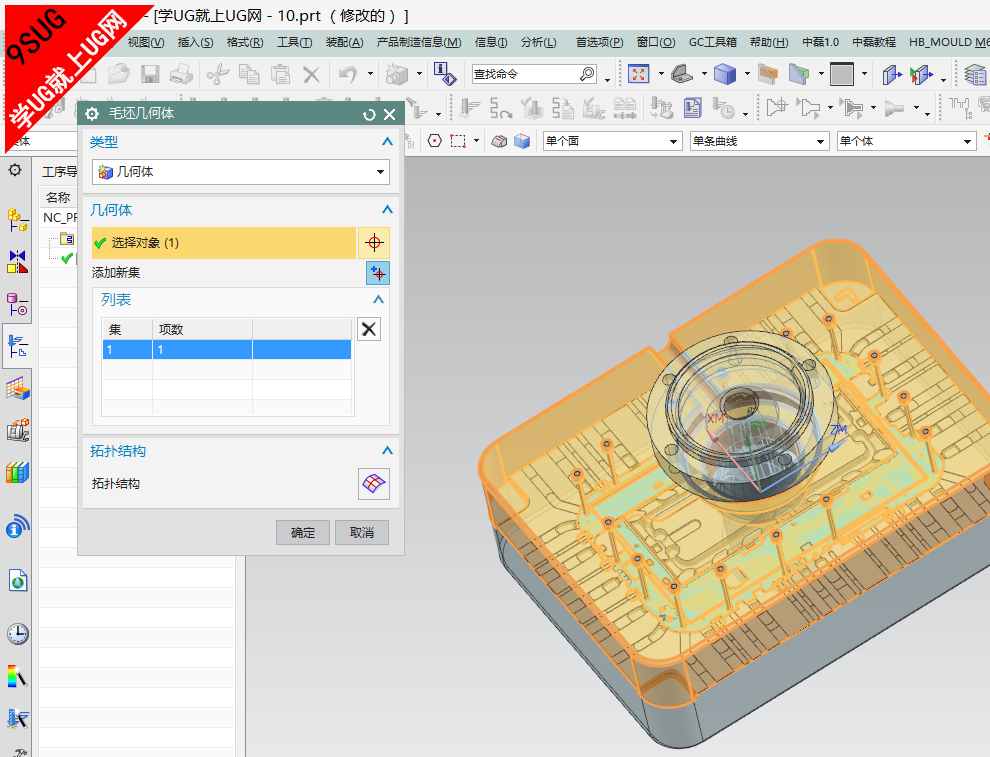

• （可选）在工件对话框，按以上步骤指定“毛坯”或“检查几何体”。
• 单击确定，保存该几何体父项。

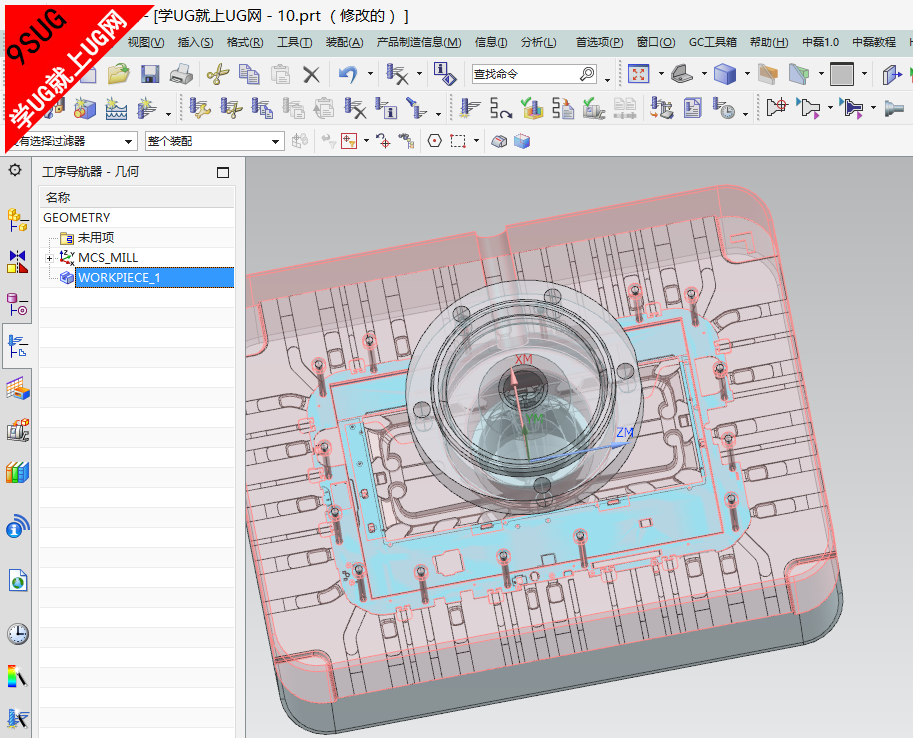

  新的几何体父项出现在工序导航器的几何视图中。它位于第 4 步中选择的较高级别几何体父项的层次结构中。

  MCS_MILL WORKPIECE
