UGNX10.0装配教程－组件属性 - 装配页面使用帮助：

UG11.0装配教程

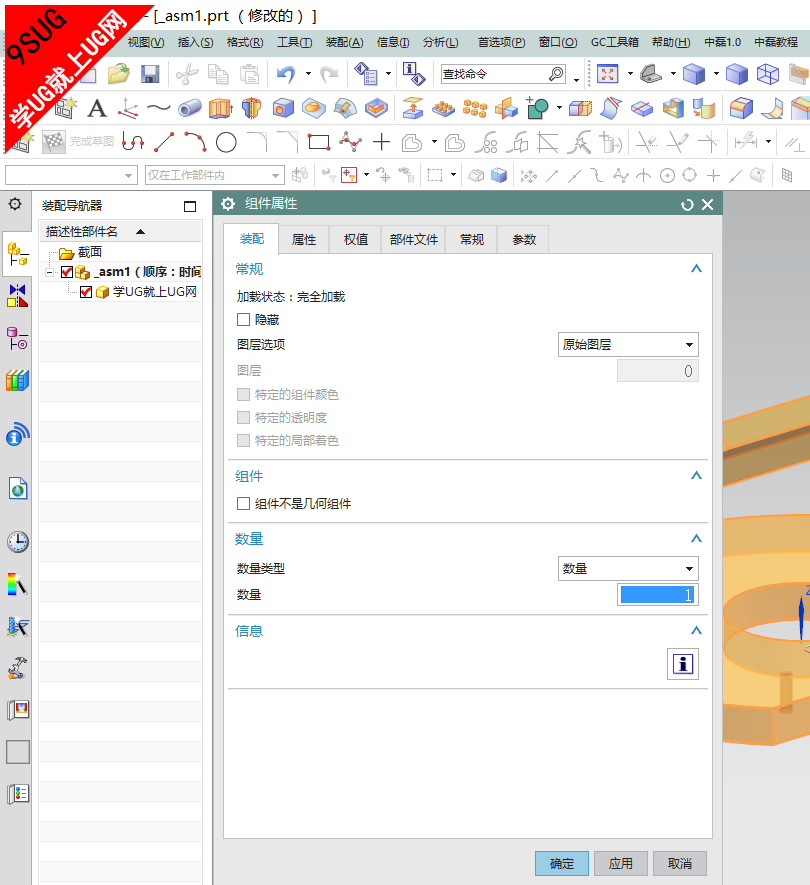

选择一个或多个组件后，组件属性对话框的装配选项卡即可用。

常规
加载状态	显示选定组件的当前加载状态。已部分加载的加载状态示例以及混合状态示例。
隐藏	允许您隐藏或显示选定的组件。
图层选项	将选定组件放到您定义的图层。您可以将选定组件放到它们的原始图层，也可以放到您指定的图层。 注释 还可以将图层选项设置为无更改（混合）。这样可确保当您选择多个具有混合图层选项设置的组件时，图层不会被误移动。如果需要，稍后可以选择各个组件以更改其设置。
图层	允许您在图层选项为指定图层的情况下指定所选组件应处在的图层。
特定的组件颜色	在选定组件被取消选择时移除组件的颜色。 注释 要重新应用已使用组件属性选项移除的颜色、透明度或局部着色，则必须使用选择视图选项卡→可视化组→编辑对象显示。关于更多信息，请参见查看和渲染帮助。 您可以使用部件清理对话框上的重置组件显示选项来移除对组件内几何体的更改，例如向面添加颜色时。关于部件清理实用工具的更多信息，请参见使用文件帮助。
特定的透明度	在取消选择时，移除选定组件的透明度。
特定的局部着色	当选定组件被取消选择时，即移除组件的局部着色。
组件
组件仅作参考	在 Teamcenter 管理模式下运行 NX 时显示。 用于指定组件是否仅作参考。仅作参考的组件将从其父项的零件明细表中移除。 关于更多信息，请参见 Teamcenter Integration for NX 帮助。
组件不是几何组件	用于指定组件是否有几何元素可在图形窗口中显示。例如，油漆和液压流体便属于非几何组件。 关于原生 NX 中非几何组件的更多信息，请参见非几何组件。 关于 Teamcenter 管理模式下 NX 中非几何组件的更多信息，请参见 Teamcenter Integration for NX帮助。
数量
数量类型	用于指定组件的数量。从数量类型菜单中，您可以进行以下任一选择： 数量 组件具有特定的值，您可以在数量框中输入此值。除非组件的度量单位为（例如）6.5 加仑油漆，否则数量为整数。 按要求 (A/R) 组件没有特定的值。 您无法编辑打包组件的数量。仅供参考的组件和被抑制组件没有数量。
同步子装配属性
仅在选择子装配时可用。 设置每个子装配组件的属性，使之与任何使用子装配的装配的属性相同。图层、显示和属性可从所选子装配中的等效组件获得其设置（就像子装配是显示部件一样）。该设置将应用于显示部件中的相同组件。 属性包含子装配中的部件属性和赋予重量属性。 注释 如果显示部件也具有赋予重量属性，则优先考虑这些属性。
信息
	打开一个信息窗口，其中将包含关于选定组件的常规信息：例如属主部件、引用集、平移或约束条件。
