UG图文教程，新手学UG练习题

[复制链接]
ug9.0发表于 2019-7-16 20:11:59 | 显示全部楼层 |阅读模式

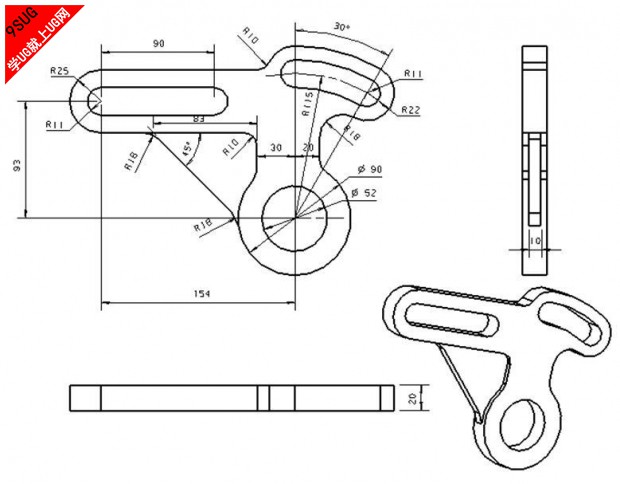

如图所示，本UG练习题是一个草图绘制复杂，而三维简单的小零件，在运用草图功能的时候，运用了修剪、相切等等功能，欢迎学习；
绘图步骤：
如下图草图绘制尺寸，由于其形状复杂，大家在练习时，可以根据图纸上的尺寸来绘制；
拉伸实体；
根据上一步绘制的草图，对其进行拉伸，其对称值为10；
创建方板；
提取轮廓边线，然后按尺寸连接斜线，其对称值为5mm;
完成图形设计；







UG练习题UG教程
