ug初学者如何对游戏手柄进行分模?-就上UG网

[复制链接]
UG新手发表于 2015-3-24 07:48:46 | 显示全部楼层 |阅读模式
UG模具设计:

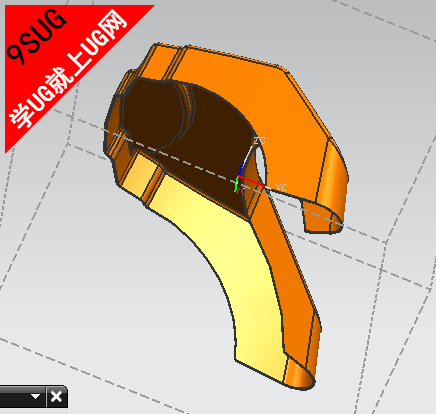

对一名UG软件的初学者来说,如何对下图的游戏手柄进行分模呢?由于是一名NX软件的新手,虽然知道一些UG软件的使用命令,对于对产品进行模具设计这一块,光会指令还是不够的,我要如何来精通使用UG做模具设计呢?

UG模具设计就上UG网

UG模具设计就上UG网

回复

使用道具 评分 举报

精彩评论3

ug9.0发表于 2015-3-24 08:10:04 | 显示全部楼层
先用UG做其分型面,然后通过拆分体对其进行分型;如你图所示,你是在UG注塑模具向导下对模具进行分型吧,你可以去找些自动分模的例子来观看一下,像你这类产品,又没有孔要补,只要你把其分型面设计合理就好了。

如果你是使用UG建模下的手动分模,那么你可以使用扩大面来快速地创建出其分型面,然后使用拆分体把其前后模具分开。
回复 支持 反对

使用道具 评分 举报

夜梦星辰发表于 2015-5-28 20:45:13 | 显示全部楼层
UG 3D图层管理技巧
