点是构成线的基本图元，点集是指两个以上的点组合，本节经难讲解为直线几何体创建点集的方法；已知条件：一条100mm的直线，为这条已知直线创建8个点。


NX10.0设计步骤：

• 启动NX10.0软件，然后创建一个建模模型，先绘制一条100mm直线。


  UGNX10.0


• 点集命令在：主页－基本平面下，其位置如下图；


  UG教程


• 单击点集命令后，其弹出的初始界面如下图；


  UG10.0教程

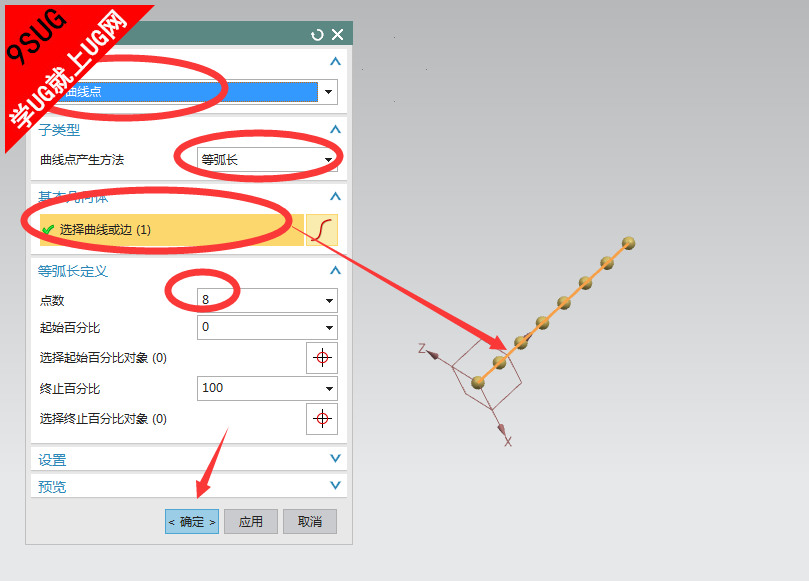

• 当执行点集命令后，我们需要设定的项目有：所选线的类型、曲线点的产生方法、基本的几何体、点的个数，在这些设定后，点确定。


  UG网


• 使用隐藏工具，把直线与基准坐标系全部隐藏，此时你会发现，在当前的绘图窗口中，我们要创建的8个点集已经设计出来了。


  UG论坛


• 有的同学可能会问，那么点集创建出来了，有什么用呢？一般情况下，我们可以使用我们所创建的点集绘制样条曲线、直线、圆等，下图为我根据所创建的点集，使用基本曲线绘制的圆。
