UG4.0不能导入DXF/DWG图档解决方案

UG工程图：
这是我工作中遇到的问题，我在网上查找了一下，看到问关于UG4.0不能导入DXF/DWG图形的问题有很多，他们都没有说到问题的关键点上！在我解决了UG4.0导入不了DXF/DWG图形后，总结了此经验，希望能帮助到那些有这方面疑问的UG设计者。

UG制图步骤：
1、有时候我们需要使用CAD绘制好二维图档，然后导入到UG中，进行三维设计，常规情况下，按从文件－导入－DXF/DWG就可以了，但是今天出现导入失败了。


2、下面咱们就来找解决方法，在没有执行导入前，请先检查你有安装UG4.0软件是，是否安装有如下图所示的程序；如你安装了，那么在UG4.0安装路径中应当有DXF/DWG文件；

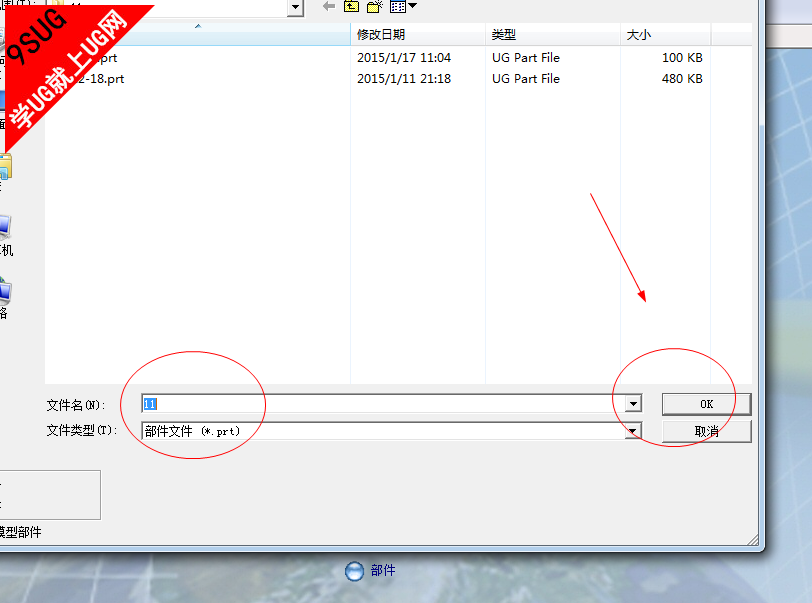

3、启动UG4.0，新建一个图档名称，然后点OK，进入到UG4.0软件界面；

4、在没有执行导入前，要先使用CAD创建一个DWG或DXF文档，以便好导入到UG中；

5、执行文件导入的步骤如下图，先选择DWG/DXF文件，然后点确定；

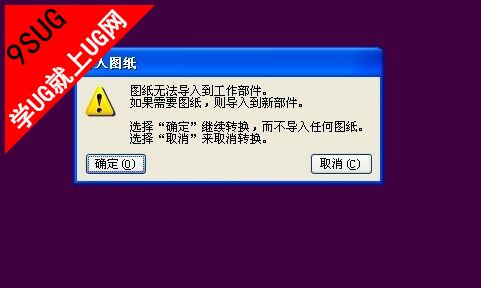

6、执行确定后，其零件会提示如下图，一直按OK；


7、只要你的UG4.0安装完全，那么其在执行导入时，会提示如下图的数据运算；

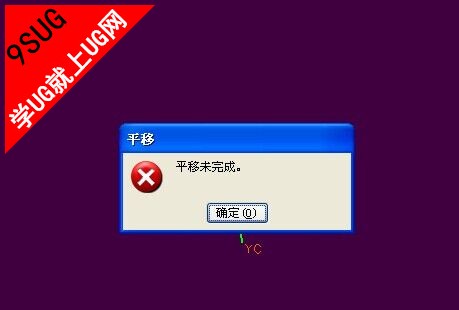

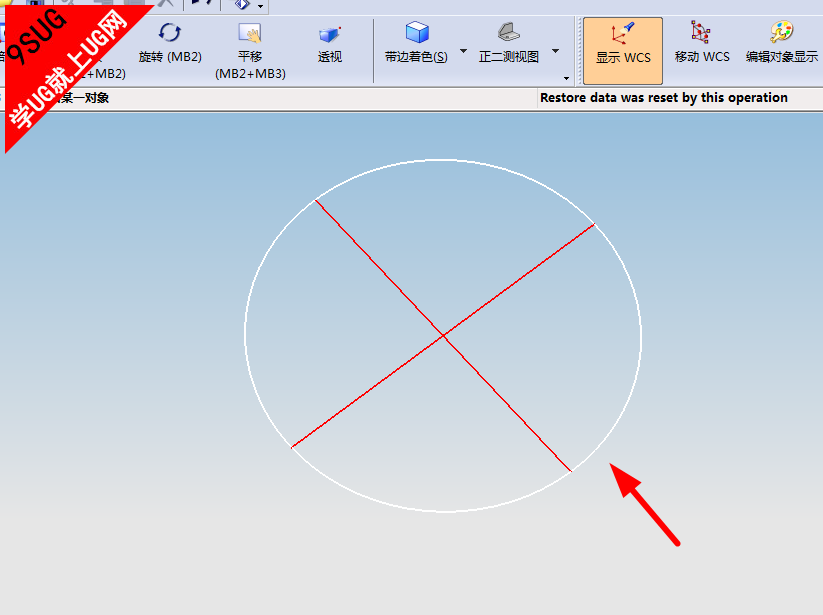

8、当运算完成后，绘图窗口会提示公英制单位有冲突现象，点确定，执行适合窗口，此时就可以看到我们刚导入的DWG格式的图档了。


经验总结：
之所以会出现导入不了DWG\DXF图形现象，是因为你原因安装不完全所致，按步骤2解决即刻，对于窗口中提示的公英制冲突问题，一定要检查其数据。
