UG10.0更改鼠标放大缩小图形的操作方向教程

[复制链接]
ug9.0发表于 2015-1-17 08:35:45 | 显示全部楼层 |阅读模式
UG10.0教程:
当电脑中安装了多个不同的UG软件版本后,你就会发现不同的版本其在操作三维零件的放大或缩小操作时,方向会不一样,如有遇到这种情况,可以参考本经验来更改UG中放大缩小图形的操作方向。
NX10.0操作步骤:
1、如我电脑,我分别安装了8.0、9.0、10.0三个版本;
2、启动UG10.0软件,并打开一个模型,通过操作鼠标中间(滚轮)来对图形执行放大或缩小操作;
3、如要更改鼠标的操作方向,需要从文件-实用工具-用户默认设置进入;

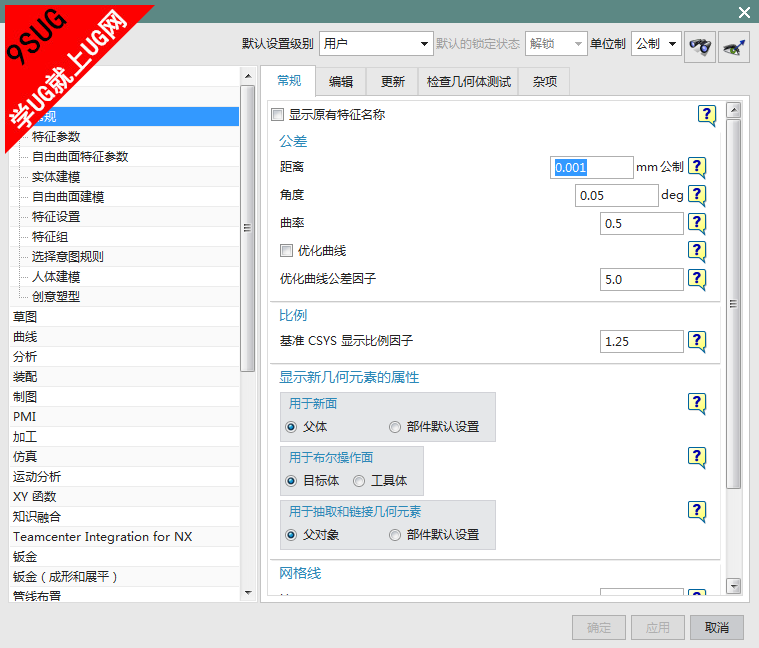

4、在执行用户默认设置后,打开的操作界面如下;
5、把用户默认设置切换到基本设置-视图操作选项;
6、在鼠标滚轮滚动中,按下图标示的位置进行操作即可。
设计说明:
鼠标对零件进行放大或缩小操作,其它是一种设计习惯问题,也不需要刻意地去更改,当然,为了体验自己的个性化设计,可以按本节经验的方法来进行更改。
