UG编程中基于层的IPW应用技巧

概述：

        基于层的 IPW 使用先前“型腔铣”和/或“深度加工”操作中的 2D 切削区域来确定和加工剩余材料。这些先前的操作被称作参考操作。“基于层的 IPW”仅限于“型腔铣”或“深度铣”操作，且使用与先前操作相同的刀轴。余料铣削和参考操作必须属于同一几何体组。

使用基于层的处理中的工件的好处

• “基于层的 IPW”可以高效地切削先前操作中留下的拐角和阶梯面。
• 加工简单部件时，刀轨处理时间较3D IPW 显著减少；加工大型的复杂部件时，所需时间更是大大减少。
• 您可以在一步操作中使用较大的刀完成较深的切削，然后在后续操作中使用同一刀具完成深度很浅的切削以清除阶梯面。
• 与使用 3D IPW 选项相比，刀轨更加规则。
• 您可以将多个粗加工操作合并在一起，以便对给定的型腔进行粗加工和余料铣削，从而使加工过程进一步自动化。
• 您还可以将此选项与刀具夹持器检查选项结合使用，以便可以使用较短的刀具（这些刀具刚度更大）在型腔内切削到更深的位置。在后续操作中较长的刀具仅需沿较短的刀具由于夹持器触碰而无法到达的壁面切削即可。

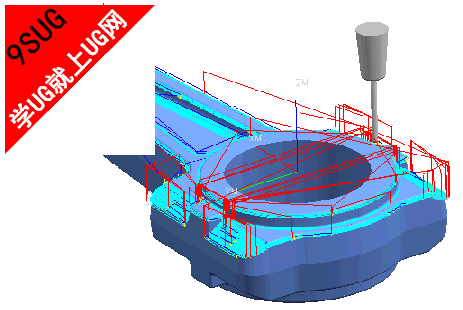

• 3D IPW 生成的刀轨

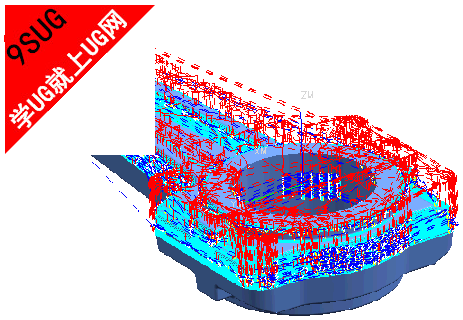

• 3D IPW 生成的刀轨


使用基于层的 IPW

1.  将“用户默认值”设置为启用基于层的 IPW。还可选择指定存储“基于层的 IPW”信息的单独部件文件的目录。如果没有指定单独的部件文件，该信息将存储在当前的部件文件中。

对于此默认值，请按如下方法导航：文件→实用工具→用户默认设置→加工→几何体→IPW。此设置将在您下次重新启动 NX 时生效。

要为此会话临时启用“基于层的 IPW”，可在首选项中设置此选项。对于此默认值，请按如下方法导航：首选项→加工→配置→启用基于层的 IPW。

2.  如果出现提示，请重新为参考操作生成刀轨。以下条件必须满足。参考操作必须：

• 与基于层的操作来自用一几何体组。
• 使用同一刀轴。
• 使用的刀具至少应和当前操作中的刀具同样大。


3.  在型腔铣操作中，转至空间范围部分（在切削参数对话框上），选择使用基于层的 IPW 选项。

• 参考刀具选择不可用。软件自动选择所有符合条件的型腔铣/深度加工操作作为参考操作。
• 系统将对参考操作留下的毛坯进行计算，并将本次操作的刀轨限制在该体积之内。


注意：

如果参考操作更改了，则软件将基于层的操作标记为过期。

备注：
1、如果未打开启用基于层的 IPW 首选项，您将在生成刀轨时看到一条警告信息。选择否，打开该首选项然后继续。如果所需的用于参考操作的基于层的 IPW 信息是在一个较早的会话中生成并保存的，那么当前操作将使用已存储的 IPW。否则，您将得到一条出错消息，提示您重新生成参考操作。

2、基于层的 IPW 适用于拐角和壁上的阶梯面。该选项并不考虑切削层模式中由相邻刀路留下的毛坯。它忽略切削区域内的刀痕，并认为其已完全移除。
