NX建模绘图实例_UG9.0教程第117课

课程简介：
本节UG课程讲解使用NX9.0软件进行建模设计的一个零件实例，视频长度约为5分钟，本教程所用到的主要指令为拉伸，绘图步骤是先观图，分解画图步骤，然后按作图思路画图；

在线教程：

如果无法播放，请点击此处在新窗口打开

UG画图步骤：

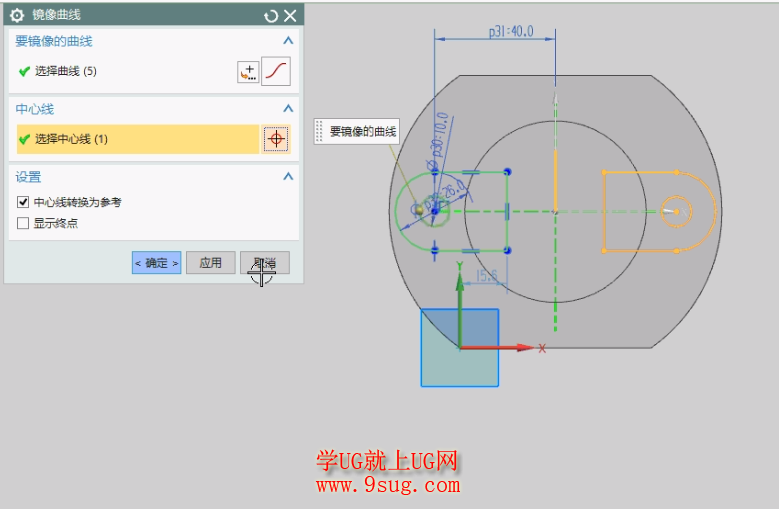

1、绘制底座二维截面；先绘制出一个圆，然后再通过裁减曲线绘制出想要的截面；

镜像曲线

2、拉伸圆柱，找好绘图平面，绘制一个直径为60mm圆，然后按高度值进行拉伸；

设计圆柱

3、绘制凸台，此凸台两侧为对称，小圆的位置可以随意设计，然后通过草图约束设计到位；

绘制凸台

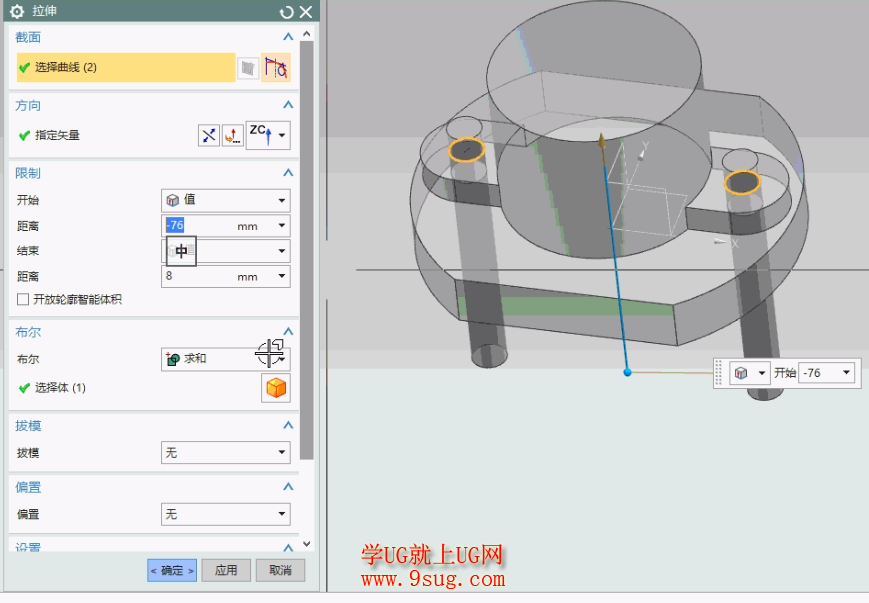

4、拉伸通孔，使用小圆的边，拉伸一个圆柱体，然后与主体进行布尔运算，得出通孔；

拉伸通孔

5、埋头孔创建，使用孔命令中的埋头孔创建如下图所示的特征；

创建埋头孔

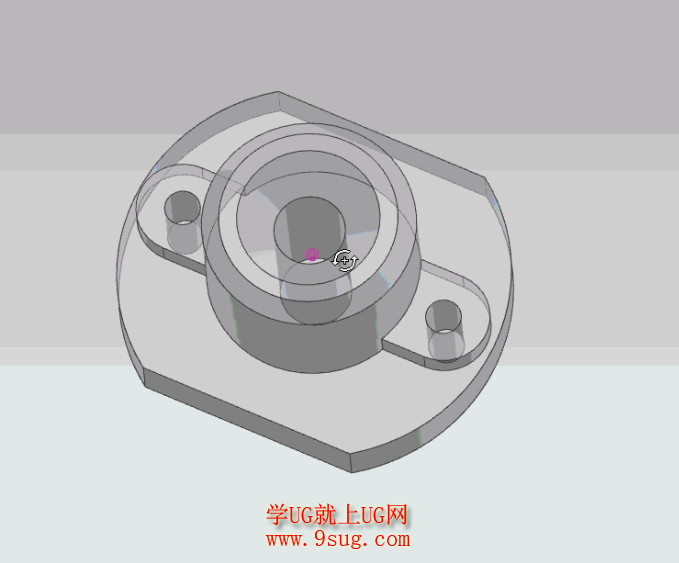

6、完成此零件图形的绘制；

完成UG图形
