CATIA v5草图中修改图形对象的用法

CATIA v5草图中修改图形对象的用法
单击图标      ，将弹出含有修改图形对象的工具：


1.CATIA v5剪切或延长
     单击该图标，提示区出现“Select a point or curve type element”的提示，工具栏显示为图3-45时的状态。

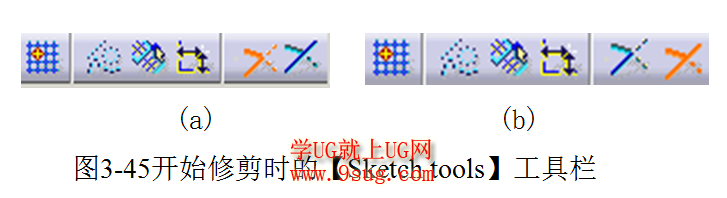

开始修剪时的【Sketch tools】工具栏
1）CATIA v5同时剪切或延长两个直线或曲线对象
     选择图标     ，或工具栏已显示为图3-45(a)时的状态，依次选择两条不平行的待剪切或延长的直线或曲线，它们的交点将为两对象新的端点，若每个对象的一个端点在选择点与交点之间（延长线相交），该对象延长至交点，见图3-46(a)，否则（实际相交），缩短至交点，见图3-46(b)。若剪切圆或椭圆，0位置是它们的另一个端点，见图3-46(c)。

同时剪切或延长两个直线或曲线对象

2）CATIA v5只剪切或延长一个直线或曲线对象
      选择图标    ，或工具栏已显示为图3-45(b)时的状态，首先选择一条待剪切或延长的直线或曲线，再选择一条直线或曲线作为剪切或边界的对象，它们的交点将为第一个对象新的端点，若该对象的一个端点在选择点与交点之间（延长线相交），该对象延长至交点，见图3-47(a)，否则（实际相交），缩短至交点，见图3-47(b)。若剪切圆或椭圆，0位置是它们的另一个端点，见图3-47(c)。

只剪切或延长一个直线或曲线对象

3）CATIA v5动态改变一条直线或曲线的长度
    选择图标   或   ，选取一条待改变长度的直线或曲线，移动光标，所选对象的与光标最近的一个端点将随之改变，单击鼠标左键即可确定该端点新的位置，见图3-48。

动态改变直线或圆弧的长度

CATIA v5切断一条直线或曲线
    单击该图标，提示区出现“Select the element to be broken or common point”的提示。选取一条待切断的直线或曲线，输入断点的位置，被选的对象被切断为两个对象，若切断圆或椭圆，0位置是它们的另一个端点，见图3-49。

切断直线或曲线

CATIA v5快速修剪
      快速修剪直线或曲线。若选到的对象不与其他对象相交，则删除该对象；若选到的对象与其他对象相交，则该对象的选取点处的与其他对象相交一段被删除，每次只修剪一个对象。图3-50(a)、(c)为修剪前的图形，圆点表示选取点，修剪结果如图3-50(b)、(d)所示。

快速修剪图形
