powermill余量和公差 (应用于三维区域清除)

powermill余量和公差 (应用于三维区域清除)

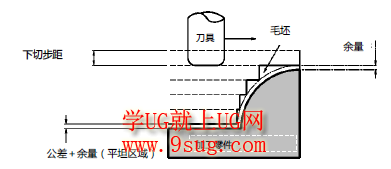

• 需要使用合适的值来控制刀具路径的切削精度和残留在材料上的材料余量。这两个值的控制参数分别为公差和余量，它们可预先设置。


• 余量指定加工后材料表面上所留下的材料量。可指定一般余量（如图所示），也可在加工选项中分别指定单独的轴向和径向余量。


powermill平行区域清除范例

• 平行区域清除策略按激活Z 高度在毛坯上按零件外形做一系列的线性切削，随后（如果需要）绕零件运行轮廓路径，以在等高切面上留下恒定的余量。该策略还提供了一些对策略进行精细调整的选项。


从主工具栏中点取刀具路径策略图标。

• 选取三维区域清除标签。


• 选取模型区域清除选项，打开下面的对话视窗。


• 键入名称D50T6_A1。


• 设置余量为0.5


• 设置行距为20。


• 设置下切步距为10。


• 其它选项使用缺省设置，计算表格。


• 处理完毕后，取消表格。

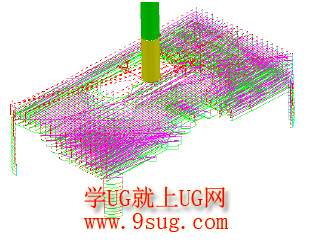

• 打开平行区域清除(模型)表格后，浏览器视窗中即产生一未经处理的刀具路径（刀具路径的缺省名称在此已改变D50T6_A1）。


• 此后可双击刀具路径图标来激活或不激活此刀具路径。点击加号+ 可展开树，查看用于产生刀具路径的全部数据的记录。在此，红色的点划线代表快进移动，淡蓝色的线代表下切移动。
