爆炸式滑塊一般應用於倒勾在母模側，面積很大，無法用公模滑塊成型的情況。

弹块设计

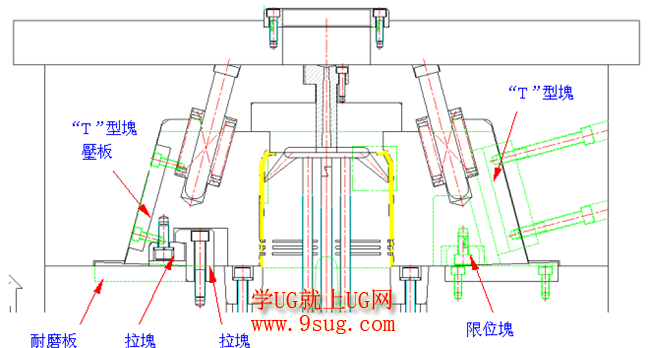

公母模打開的時候(如上圖所示)，固定在公模板的拉塊帶動滑塊上的拉塊向下運動，滑塊沿著“T”型塊的軌跡向下運動的同時，作水平方向的運動，兩個拉塊分開，滑塊在彈簧的作用下繼續運動，直至滑塊側壁的限位槽踫到固定在母模板上的限位塊，滑塊停止運動。

A)“T”型塊及壓板的作用：
   爆炸式滑塊與母模板相接觸的三個面都為由斜度的插破面，當滑塊與母模板打開時，滑塊的定位就要依靠“T”型塊的導向作用，另外，壓板不僅起到組成“T”型槽的作用，而且比滑塊表面突出0.5mm又可以起到耐磨板的作用，保護滑塊。

B) 滑塊底部耐磨板的作用：
     開模後，滑塊在彈簧的作用下會突出母模板一段距離，因此在合模時，滑塊的底部最先和公模側接觸，如果沒有保護裝置的話，滑塊和公模板之間的摩擦會使公模板磨損，因此耐磨板可以起到保護公模板的作用；另外，耐磨板的表面做成斜面的形狀是因爲開模時，滑塊沿耐磨板的斜面運動，此時滑塊的靠破面就與模仁分開，避免了摩擦損壞的情況，因此，耐磨板同時也起到了保護滑塊靠破面的作用。
