[模具设计] 唧咀放在后模，从后模进胶的模具结构图纸

[复制链接]
UG论坛发表于 2014-7-5 18:35:14 | 显示全部楼层 |阅读模式
分  享：UG论坛

发  布：就上UG网

格  式：CAD图纸

编  辑：图纸可以编辑

下  载：唧咀放在后模，从后模进胶的模具结构图纸

后模唧咀
后模唧咀模具结构，我做了11年模具，也只亲手做过一套，这种模具结构的最大特点是唧咀倒装（大多数唧咀是放前模的），模具之所以会把唧咀放在后模，是因为产品外观不允许，二是产品比较大，也没有更好的进胶方式。

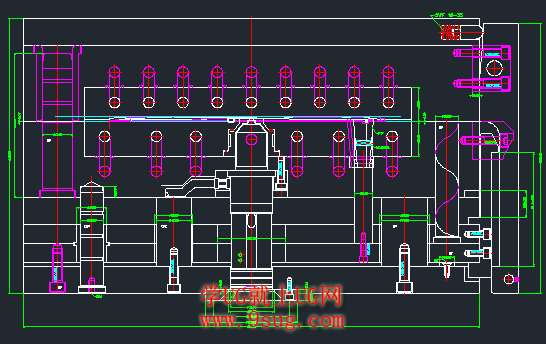

1、下图表达了模具的大小及排位，以及唧咀放在后模中，如何使前后模分开并顶出产品的模具开模机构位置图示。

后模唧咀

后模唧咀
2、斜顶图表达了斜顶座的加工尺寸要求及导滑块的装配图；

后模进胶

后模进胶
3、请看后模进胶唧咀是如何设计的，这个部分是难点也是不容易掌握的地方。

后模进胶

后模进胶

后模唧咀后模进胶后模唧咀模具结构
