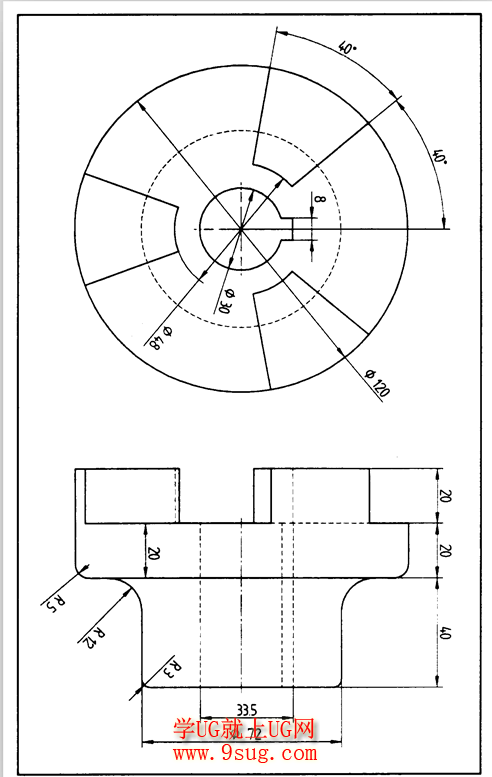

联轴器零件练习图纸

联轴器
联轴器种类繁多，按照被连接两轴的相对位置和位置的变动情况，可以分为：①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方，结构一般较简单，容易制造，且两轴瞬时转速相同，主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方，根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动连接具有某一方向或几个方向的活动度来补偿，如牙嵌联轴器（允许轴向位移）、十字沟槽联轴器（用来联接平行位移或角位移很小的两根轴）、万向联轴器（用于两轴有较大偏斜角或在工作中有较大角位移的地方）、齿轮联轴器（允许综合位移）、链条联轴器（允许有径向位移）等，弹性可移式联轴器（简称弹性联轴器）利用弹性元件的弹性变形来补偿两轴的偏斜和位移，同时弹性元件也具有缓冲和减振性能，如蛇形弹簧联轴器、径向多层板簧联轴器、弹性圈栓销联轴器、尼龙栓销联轴器、橡胶套筒联轴器等。

联轴器

联轴器有些已经标准化。选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，最后对某些关键零件作必要的验算。

联轴器选择
1、请依照马达的种类、用途及使用环境，选择最合适的联轴器。决定联轴器型式后，请依照资料所载的尺寸、规格表决定孔径大小的组合及规格。
　　
　　◆搭配伺服电机使用时
　　
　　伺服电机能在高速区域时传达高扭矩，适于高速、高精度的定位。可选择G8L、G8S、G7L、G7S、G6C、G6T、G6E、G5C、G5E、G3C、G3CM，也可以根据伺服电机的额定功率、额定扭矩大小来选择。各联轴器产品的规格请参照资料所载页码，伺服电机详细资料请查阅各电机制造商相关型录。以上为非搭配减速机使用时，所推荐的联轴器型式。
　　
　　◆搭配步进电机使用时
　　
　　步进马达能在低速区域时传达高扭矩，适用于高精度的定位。可选择G1T、G2T、G2C、G3T、G3C、G6T、G6C系列联轴器。
　　
　　◆搭配普通电机使用时
　　可选择G6T、G6C、G4T、G4C、G9C系列联轴器。
　　
　　◆搭配编码器使用时
　　可选择G1T、T1TM、G3TM、G3CM、G5T系列微型弹性联轴器。
　　
　　◆特殊工作环境下使用时
　　
　　耐腐蚀环境下可选择G1TS、T2TS、G2CS、G3TS、G3CS、G5CS等不锈钢材质的联轴器，高温环境可选择采用耐高温度材料制成的滑块联轴器G4T、G4C。
　　
　　
　　2、选用时请注意资料上的额定扭矩必须大于系统负荷扭矩，额定扭矩已考虑运转时变动负荷因素，所以选定时不必再调整额定扭矩值。选择联轴器的尺寸时，请注意连续运转发生的负荷扭矩要低于额定扭矩。
　　
　　3、请确认设计的孔径、回转速条件不能超过资料上的最大孔径、最高回转速。最大孔径或最高回转速任一无法满足设计条件时，请变更尺寸。
　　
　　4、最后请确认尺寸、规格表等其它数值是否也符合设计的相关条件。
