斜齿轮的设计方法

斜齿轮的设计方法
1、斜齿轮的端面齿和直齿的轮廓是一样的，只是“拉伸”的路径不同而已，它的路径是一段螺旋线。在 SolidWorks 中螺旋线的绘制很容易。接下来的斜齿轮从上面的齿廓绘制完成开始（如下图） 。

2、下一步要对这个齿廓做一点修整，因为“扫描”命令计算的数据多，尽量规范扫描轮廓，减少错的几率。下面的轮廓必须“闭环”，并且里面没有多余“实线”。

3、退出上一步的草图，然后在绘制齿廓的的面上新建一个草图，在这里面可以绘制一个任意直径并且圆心在齿轮回转中心的圆，然后退出草图，点击“曲线—螺旋线/涡状线”命令绘制螺旋线。

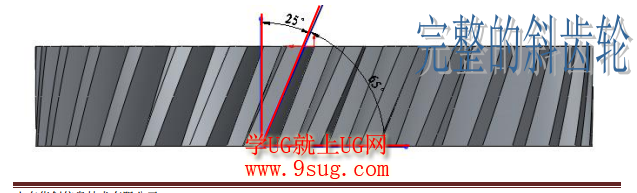

4、上图中的 25度为斜齿轮的 β 角（螺旋角：一般 8-15度），65度是螺旋线的 λ 角（螺旋升角）。在“螺旋线”命令中没有螺旋升角和螺旋角参数，这里可以通过螺距（用 S 表示）计算得出tanλ = cotβ = S/L

5、那么就可以用这条螺旋线做“路径”，用前面做得齿廓做“扫描轮廓”。下面就是扫描好的一个斜齿轮。

6、其他的齿可以用前面介绍的方法制作： 1.  显示出“临时轴”， 2.  选择斜齿轮特征然后圆周整列。这样整个齿轮的轮齿就绘制完成了，剩下的工作就简单了，以下就是加入其他特征的图解，这里就不再赘述了。

俗话说“师傅领进门，修行在个人”，在本册中已经给大家介绍了 SolidWorks 中在不同情况下的齿轮建模，希望本册中的一些方法可以给您一些启发。只要每天都能积累一点知识，我相信每个人都能成为高手。由于时间和编者的经历都较少，疏漏甚至错误在所难免，真心的希望各界专家批评指正。
