moldflow分析之塑料如何充填模穴

一、塑料如何充填模穴

1、充填阶段

        充填阶段时塑料被射出机的螺杆挤入模穴中直到正好填满。当我们要设计一个产品必须要使用到射出成型的制程时，最重要的是了解塑料充填的过程。

        当塑料进入模穴时,塑料接触模壁时会很快的凝固,这会在模壁和熔融塑料之间形成凝固层。

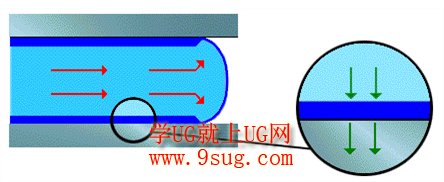

        下列的图显示塑料波前如何随着塑料往前推挤时而产生的扩张。当流动波前到达模壁并凝固时，塑料分子在凝固层中没有很规则排列，一旦凝固，排列的方向性也无法改变。红色箭头代表熔融塑料的流动方向，蓝色层代表凝固层，而绿色箭头代表熔融塑料向模具的传热方向。

2、 加压阶段:

        在模穴充填满之后紧接着是加压阶段，虽然所有的流动路径在上一个阶段都已经充填完成，但其实边缘及角落都还有空隙存在。为了完全充填整个模穴，所以必须在这个阶段加大压力将额外的塑料挤入模穴。

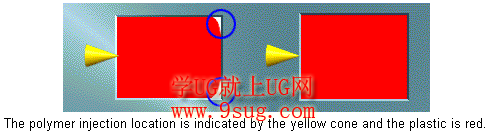

        在下列图标中显示，模穴在充填阶段未期及加压阶段未期的差异，我们可以在左图的蓝色圆圈内看到未充填的死角。

注意:

        有时候“Confidence of Fill”的结果不能正确地预测短射，仍然显示良好的充填品质，但事实上可能有些区域不能被完全的充填。这是因为浇口位置不适当而不能使全部的区域都能得到足够的保压。

3、补偿阶段:

        塑料从熔融状态冷凝固到固体时，会有大约25%的高收缩率，因此必须将更多的塑料射入模穴以补偿因冷却而产生的收缩，这是补偿阶段。
