如何来查看moldflow模流分析报告｜5-29－各项参数的设定

模流分析简介
模流分析(Mold Flow)：
       模流分析，就是利用现在的CAE软件（Moldflow, C-Mold, Z-Mold等 ），对塑料件的注塑、保压、冷却以及翘曲等工艺过程进行有限元模拟。
有限元分析基本步骤：
前处理：
      首先把通过有限元网格，把连续的零件离散化。用有限个容易分析的单元来描述复杂的对象，单元之间通过有限个节点进行连接。
有限元求解：
        根据用户设定的边界条件，通过流体力学、热力学以及状态方程等组成的线性方程组进行求解。

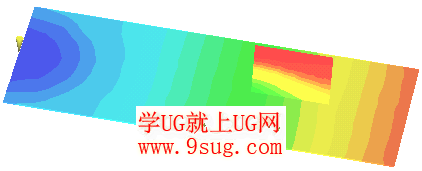

后处理：
        把有限元求解的数值结果通过等值线、云图以及动画等形象的方式显示出来。
提供分析报告：
        把有限分析结果按照客户需求已报告的方式提供给客户。由于有限元分析不可避免的存在一些误差，需要在分析报告中对分析结果进行评估。
Moldflow的计算方式

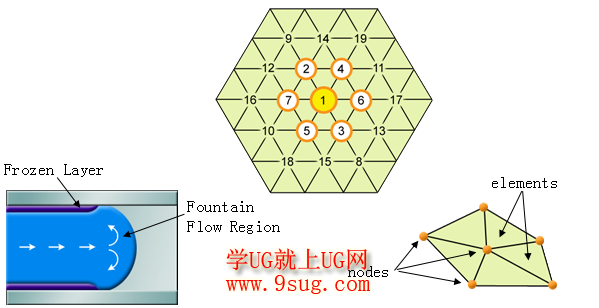

        模具内熔体的前端不断前移来连接各节点。熔体不断填充相邻的节点，直到零件上所有的节点都被填充。熔体和模具接触时会形成一个凝结层。

moldflow

Moldflow中的前处理

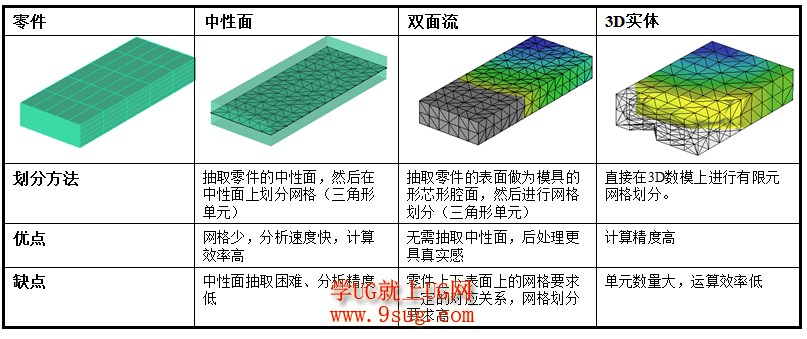

         目前主流的模流分析软件是Moldflow，该软件只接受三角形单元以及四面体单元。高质量的有限元网格是有限元分析精度的保障。对于注塑件，在Moldflow主要有以下三种网格划分方式：中性面、双面流、3D实体。

moldflow

网格质量检查：
         1）不能存在自由边界。
         2）双面流分析，上下表面的网格匹配率必须达到90%。
         3）三角形单元的边长比：平均<3:1，最大<6:1。
         4）网格之间没有交叉和重叠。

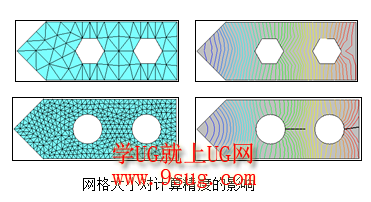

         5）网格的大小。

moldflow

不好的有限元网格：
        1）影响计算精度。
        2）错误的计算结果。
        3）计算无法进行。

moldflow

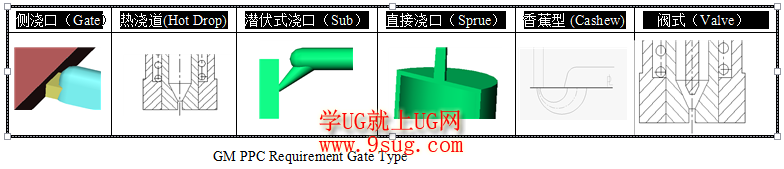

分析输入——定义浇口类型

moldflow

moldflow

分析输入——定义流道系统
        定义主流道以及分流道的尺寸，在Moldflow中做出流道系统；

moldflow

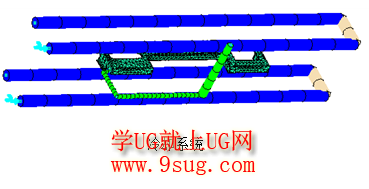

分析输入——定义冷却系统
        定义冷却系统尺寸，定义冷却液类型，在Moldflow中做出冷却系统

moldflow

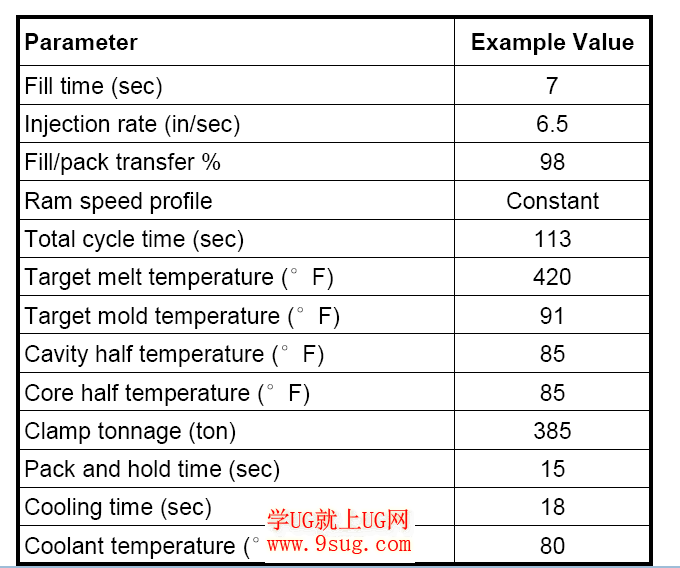

分析输入——定义注塑参数

moldflow

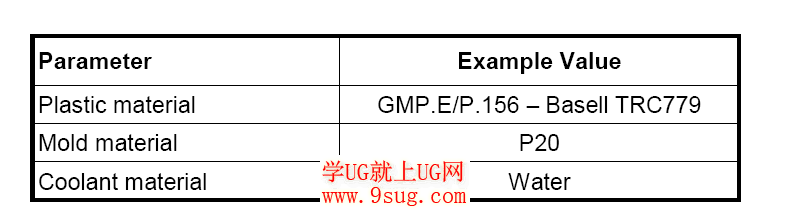

分析输入——定义材料参数

moldflow
