提示区

    在窗口的最下部为提示区,它主要用来给出操作过程中相应的提示,有些命令的操作也在该提示区显示。可以通过快捷组合键〈Alt〉+〈P〉控制提示区的显示。

绘图区

    该区域为绘制、修改和显示图形的工作区域。

坐标系图标

    位于绘图区左下角的坐标系图标显示当前视图的坐标轴。默认情况下 Design 和 Mill 模块为（X-Y）坐标，而 lathe 模块为（D+-Z）坐标。可以通过“Configure” （系统设置）对话框中“Screen”选项卡的“Display viewport XYZ axes”选项来控制坐标系图标的显示。

光标坐标

    绘图区右上角显示光标在当前构图面中的坐标值。可以通过“Configure”（系统设置）对话框中“Screen”选项卡的 Cursor tracking 选项来控制光标坐标的显示。

获取帮助信息

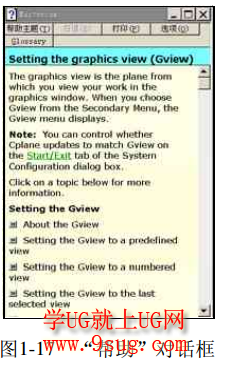

    Mastercam  9.0 提供了大量的帮助，在操作过程中可以用〈Alt〉+〈H〉组合键或单击工具栏中的 按钮，打开“Help T opics: Mastercam Help”对话框，如图 1-17 所示：单击各个标题，可以显示更详细的内容，也可在各对话框的右下角单击“Help”（帮助）按钮，系统即打开有关该对话框的帮助信息。

mastercam

命令的输入和结束

    Mastercam 的操作是根据输入各项命令来实现的，下面介绍输入和结束命令的方法。

1. 输入命令的方法

各项操作命令的输入方法有，www.kongzipx.com

    (1)  从主、辅助菜单中选择。使用鼠标在主菜单选择相应命令，并逐一单击被打开的子菜单中所需命令。

    (2)  从工具栏中选择。使用鼠标在工具栏上单击代表相应命令的图标按钮（打开菜单）从中选取命令。

(3)  从键盘键入代表命令的字母。直接键入菜单命令中带有下划线的字母。

(4)  按相应快捷组合键。

2. 结束命令的方法

结束操作命令的方法有，

    (1)  当一条命令正常完成后将自动终止。www.ugboke.com

    (2)  命令正常结束后，按〈Enter〉键或鼠标左键。

    (3)  命令在执行过程中需要结束时，按〈Esc〉键返回上一菜单。
