cimatron出火花加工图纸的方法

        在使用cimatron设计好铜公以后，接下来就是出火花加工图纸了；这步也可以跳到编程之前进行，在编完程序后添加上说明即可。

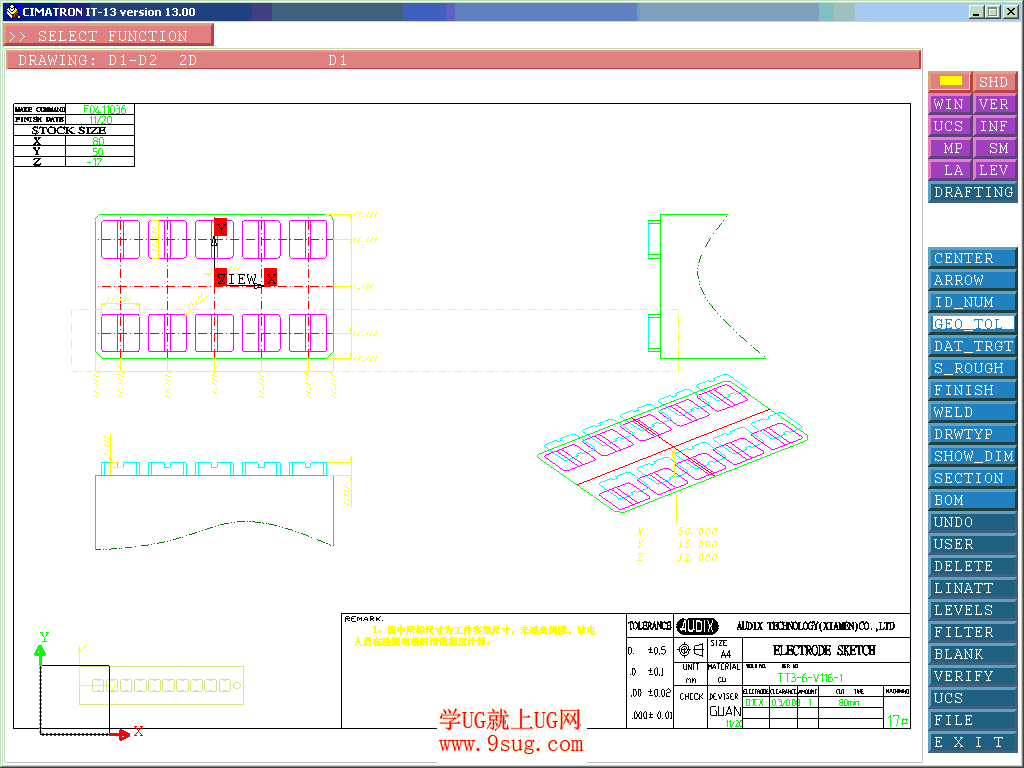

         在Modeling 模式下，切换到绘图模式 Drafting模式下，进行电极图的编辑，如下图：

铜公图纸

        下图是编辑好的电极图，包含了加工的纳期，料的大小，设计人员，时间，电极的间隙数量，在那台机床加工等，如下图：

火花加工图纸

备份图档：为了方便以后查询，和修改，需要把我们的图档保存到指定位置。

        使用Cimatron 编完的程序，图档存在CNC$\cncbackup 下的目录里，存放时图档对号入座，名称的定义要与图面吻合，不能简略，隔一段时间后，会把长时间不用的图档备份到光盘里，以节省硬盘空间。
