模具设计工程师在完成模具设计以后的自我检测标准

模具设计自检

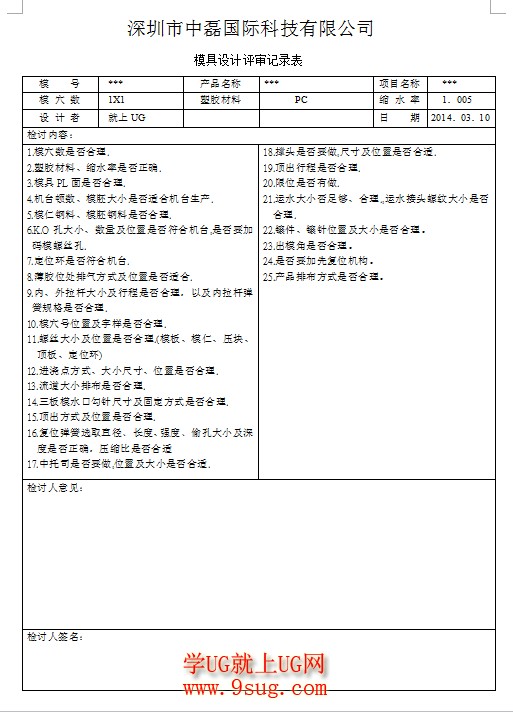

        由于网络的开放，很多UG设计者都在自学模具设计这门技术，那么当你还没有工作的时候，你知道工厂中的模具设计师要具备什么样的必备知识吗？当你在设计完成一套模具图之后，第一时间不是发放，而是要检查你的设计图纸，本篇文章就重点讲解检查图纸都要检查什么细节！

1.模穴数是否合理.

2.塑胶材料、缩水率是否正确.

3.模具PL面是否合理.

4.机台顿数、模胚大小是否适合机台生产.

5.模仁钢料、模胚钢料是否合理.

6.K.O孔大小、数量及位置是否符合机台,是否要加码模螺丝孔.

7.定位环是否符合机台.

8.薄胶位处排气方式及位置是否适合.

9.内、外拉杆大小及行程是否合理，以及内拉杆弹簧规格是否合理.

10.模穴号位置及字样是否合理.

11.螺丝大小及位置是否合理.(模板、模仁、压块、顶板、定位环)

12.进浇点方式、大小尺寸、位置是否合理.

13.流道大小排布是否合理.

14.三板模水口勾针尺寸及固定方式是否合理.

15.顶出方式及位置是否合理.

16.复位弹簧选取直径﹑长度、强度﹑偷孔大小及深度是否正确，压缩比是否合适

17.中托司是否要做,位置及大小是否合适.

18.撑头是否要做,尺寸及位置是否合适.
19.顶出行程是否合理.
20.限位是否有做.
21.运水大小否足够、合理.,运水接头螺纹大小是否合理.
22.镶件、镶针位置及大小是否合理。
23.出模角是否合理。
24.是否要加先复位机构。
25.产品排布方式是否合理。
