异型件分模练习图纸－无面可补，无行位无斜顶可拆，但就是不一般

[复制链接]
UG论坛发表于 2014-3-8 14:09:22 | 显示全部楼层 |阅读模式

分模练习图纸

分模练习图纸

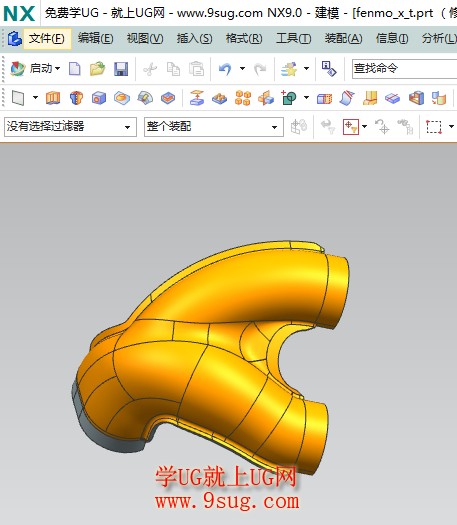

      通过上图，我们可以观查到此零件的不规则分形面，无面可补，无行位无斜顶可拆，这个零件难就难在其不规则的分形面上，如果你能把其分形面设计的合理，完成此分模练习就不在话下。

模具设计图纸

模具设计图纸

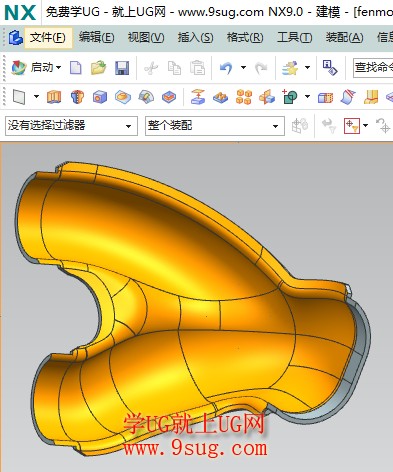

      从零件的背面一眼望去，与前面的相差无几，各位UG论坛朋友，发挥你的想像，把此整出来吧，能提高你的分模水平呢！

资源发布：UG网友
图纸下载： 分模练习－就上UG网.rar (642.54 KB, 下载次数: 59)
分模练习手工分模模具设计
