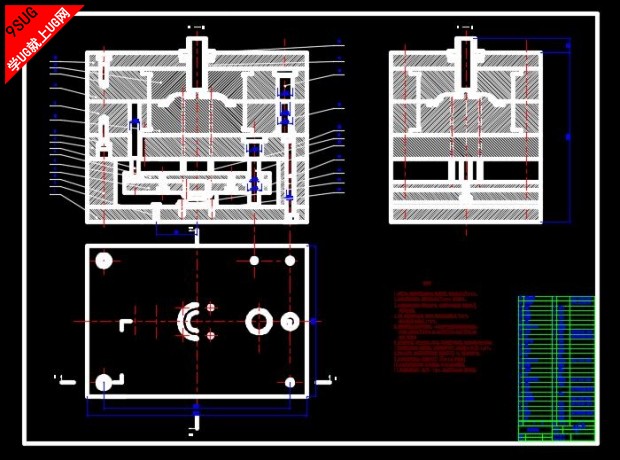

汽车方向盘压铸模具毕业设计3D图下载就上UG网是中磊教育为本科毕业生所做的3D毕业设计，课程包括全3D图档、2D装配图、2D零件图各一份；

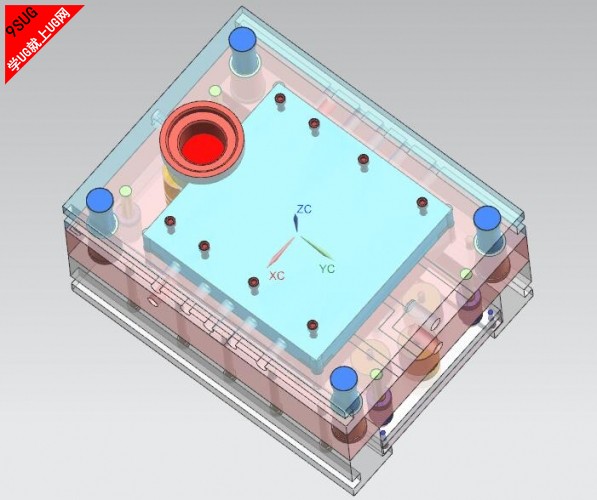

压铸模具

技术要求：
1.分型面上定、动模镶块的平面应分别与动、定模套版平齐，允许高出量≤0.05mm。
2.合模后分型面应紧密贴合，其间的间隙值≤0.05mm（排气槽除外）。
3.运动构件应保证位置精确，滑块的运动应平稳，合模后滑块与锲块应压紧，其接触面积≥3/4，开模和定位应精准。

汽车模具

4.推杆、复位杆应分别与分型面、型面齐平；推杆允许凸出型面值≤0.1mm，复位杆允许值低于分型面≤0.1mm。
5.压铸模设计制造完成交用户使用后规定，一个月内由用户完成压铸模质量稳定性的检验查收。其方法为：压铸锌合金3000件，镁、铝合金1500件，铜合金150件，检查完成后，则完成合同

模具毕业设计

6.模具所有活动部件，应保证位置准确，动作可靠，不得有歪斜和卡滞的现象。相对固定的零件之间不允许窜动。
7.浇道转接处应光滑连接，镶拼处应紧密，未注脱模斜度不小于5°，表面粗糙度Ra不大于0.4µm。
8.滑块运动应平稳，合模后滑块与楔紧块应压紧，接触面积不小于3／4，开模后定位准确可靠。

压铸模具毕业设计

9.合模后分型面应紧密贴合，局部间隙不大于O．05mm(排气槽除外)。
10.冷却水道和温控油道应畅通，不应有渗漏现象，进口和出口处应有明显标记。
11.所有成型表面粗糙度R。不大于O．4弘m，所有表面不允许有击伤、擦伤和微裂纹。

压铸模具图档
