caxa2013从图形中删除对象（图形删除功能）（2）

删除的种类：

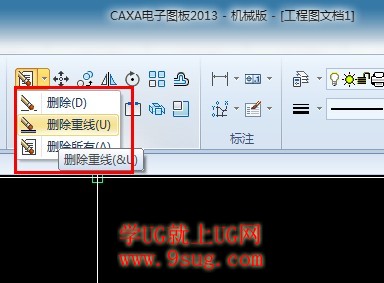

       在CAXA2013电子图板中，可选择【删除】、【删除重线】、【删除所有】方式对图形进行擦除。单击【常用】选项卡→【修改】面板→ 删除按钮    ，在弹出的选项菜单中选择所需的方式。如图－1所示：

就上ug网

删除描述：

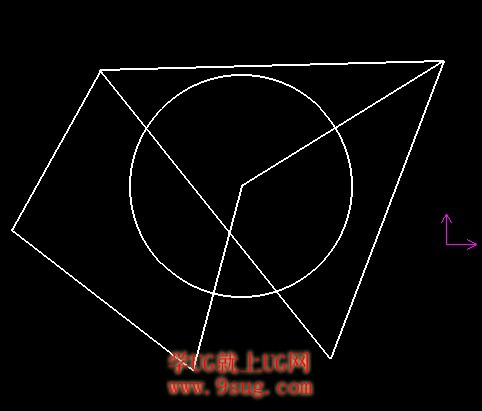

       删除毫无疑问就是删除绘图窗口中的图开单元。在使用caxa2013绘图时，难免会在图形上绘制一些多余的图元，这时可使用删除来去掉不需要的图元。比如图－2所示，用户可以删除不需要的圆及直线，也可以全部删除。

9sug网

删除操作：
     （1）单击【常用】选项卡→【修改】面板→旁边的删除按钮.

     （2）在屏幕左下角的操作信息提示区出现提示“拾取添加”，用鼠标根据需要拾取待删除的图形元素，拾取后该图形元素呈虚像显示 。
     （3）按下鼠标右键确认，拾取到的实体被删除。

学习交流：
       在使用caxa2013删除命令时，请注意区分，如果用户想删除绘图窗口中的所有图元，可使用删除所有命令；如果用户只想删除图形上的一部分，可先选种要删除的图元，然后点删除。
