在UG加工中，孔的加工方法有很多，可以钻孔、可以铣孔，当然也可以用咱们今天所讲解的镗孔。在使用UG编程镗孔时，需要先钻底孔，再粗镗孔，最后精镗孔。

1.如图所示，此图上的四个孔直径为32.5mm;

UG镗孔

UG镗孔
2.ug编程加工此四孔的方法是先钻底孔，然后粗镗孔，最后精镗；

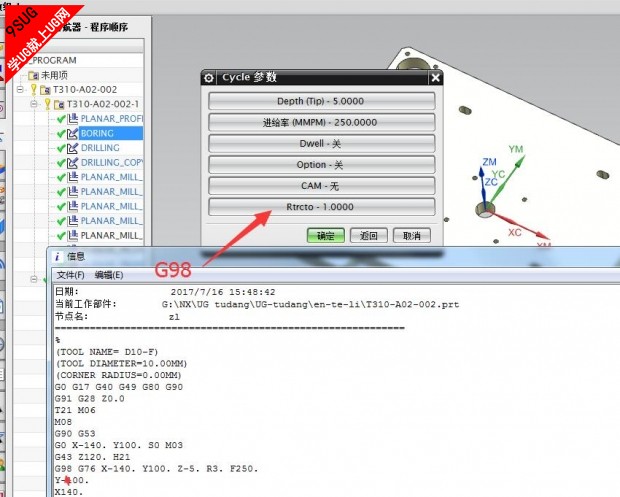

3.如图示粗镗孔参数讲解，把粗镗刀调到32.3左右，留一点余量精镗操作

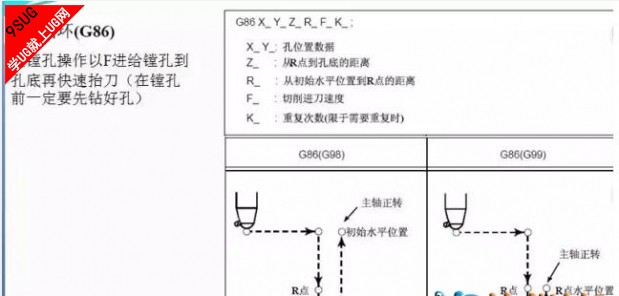

4.下图我配了一张粗镗孔G86循环的动作表，方便大家更好的理解G86代码
5.上一把精镗刀调到32.00，先试镗一下，一般情况我们都会有一个5mm左右的深度用于试镗，然后用内径千分尺测量

6.如图示注意精镗孔里面有一个退刀Q值，Q值不要输入太大0.1就可以了，正负值以各自机型为准



UG编程镗孔教程镗孔UG编程CNC编程UG加工
