又是一年毕业季了,相信很多模具设计与制造专业的小伙伴的毕业设计都忙的差不多了,那么一份合理的模具设计图档由什么构成呢?刘磊毕业设计就为你详细说明毕业设计的构成!

毕业啦

毕业啦

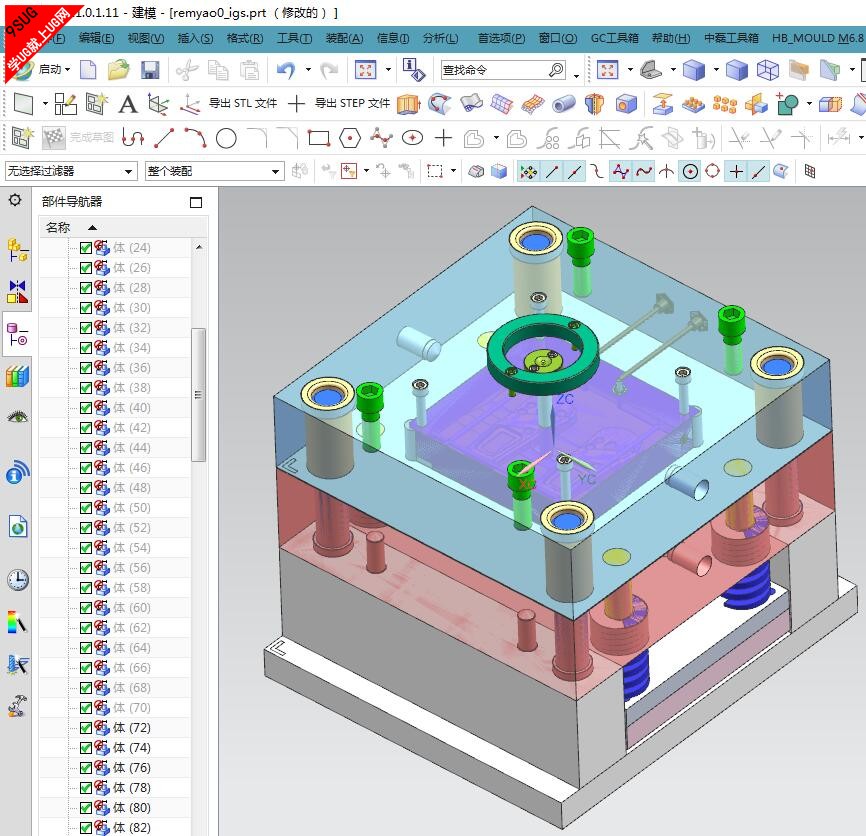

2017年制作了近百例毕业设计,总结发现,模具毕业设计一般会要求模具3D、模具装配图、模具零件图、模具爆炸图;在设计时,我们首先应当设计好UG模具设计3D;

注塑模具毕业设计

注塑模具毕业设计

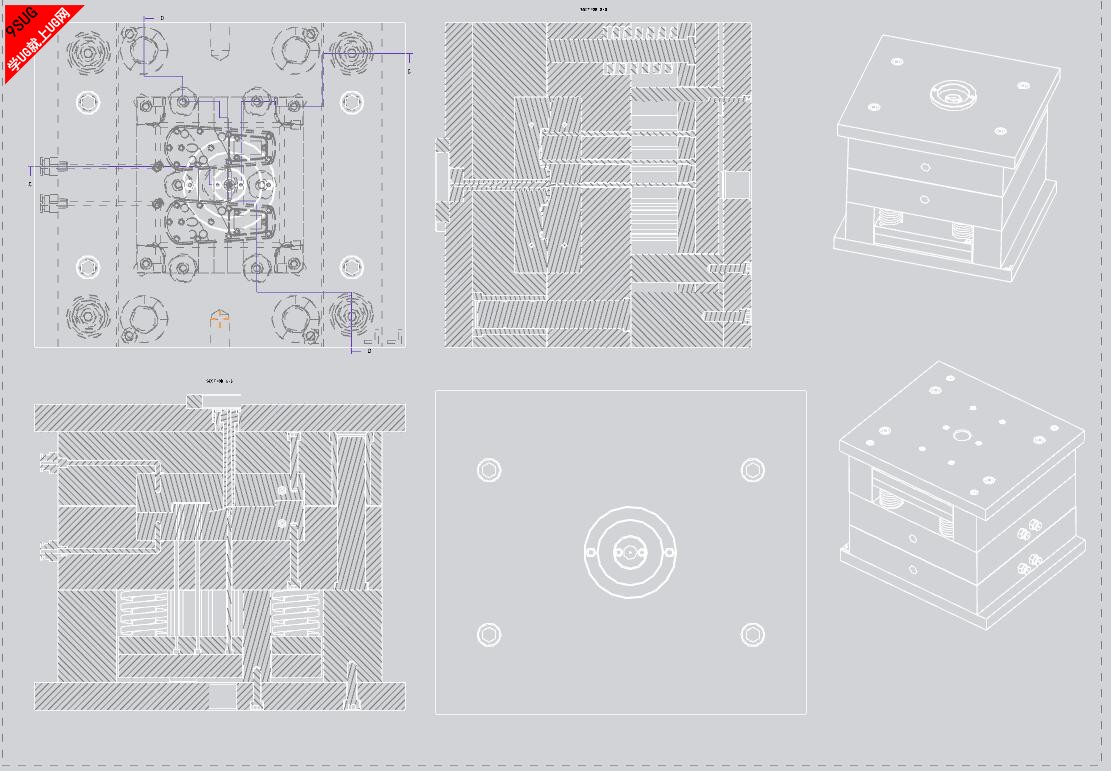

3D模具图纸设置完成后,在UG制图图设计2D组立图,在制作组立图时,一定要剖清楚所要的模具零件;

毕业设计

毕业设计

如果我们使用的是UG11.0手动分模,需要把其转化成装配图才能制作模具的爆炸图;

模具爆炸图就上UG网

模具爆炸图就上UG网

型腔与型芯等零件是指我们平常所说的公模或母模,或称为动模与定模,其零件图需要用UG设计;

型腔零件图

型腔零件图

以上的图纸只是在UG中制作,当我们把所有的图2维视图制作完成后,需要导出成DWG格式,然后再CAD软件中进行标数,把多张的UG图纸制作成一张;

模具设计毕业图纸

模具设计毕业图纸

像我们设计的毕业设计图纸,一遍就可以过,可以保证学员模具相关的毕业设计无忧,选择就上UG网毕业设计,大品牌有保证,目前就上UG网在全国的同类UG网站中,是数一数二,找到一个有诚信的UG毕业设计者才能助力于你毕业。

需要做毕业设计请联系 刘磊 QQ:838676806 电话:15217189306

回复

使用道具 评分 举报

精彩评论2

咋说按时发表于 2020-11-12 21:56:19 | 显示全部楼层
sets改变他人的很好 投入和好惹的祸柔荑花和忍冬藤火热的他
回复 支持 反对

使用道具 评分 举报

打酱油  发表于 2020-12-16 21:09:01
老哥。你这个不够国标啊。我也做这方面的。行家,有兴趣合作不。
