UG转AUTOCAD的好方法，配有图例说明（NX2.0版本）

  [复制链接]
心雨发表于 2013-4-28 13:46:01 | 显示全部楼层 |阅读模式

以下图文教程所用的UG软件为NX2.0，可能与目前的高版本UG有部分出入，需要大家认真对照你所用的UG版本来进行操作，不便之处敬请谅解。


UG2.0建模好后进入制图模块,点击这个图标

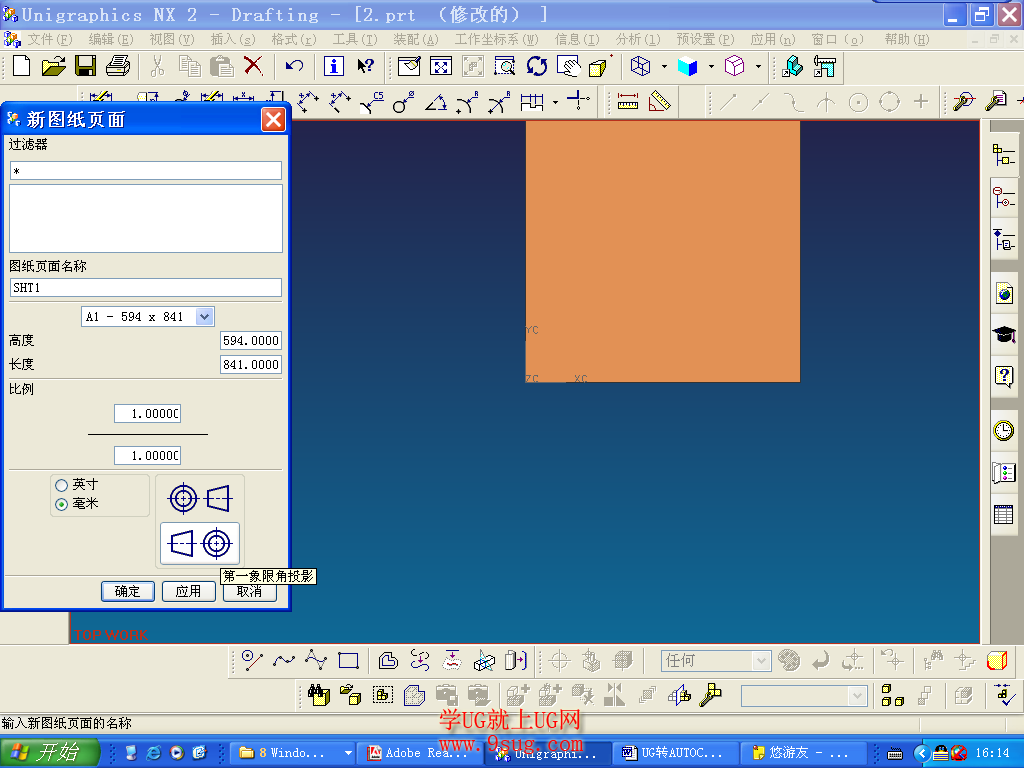

或者,设置新图纸

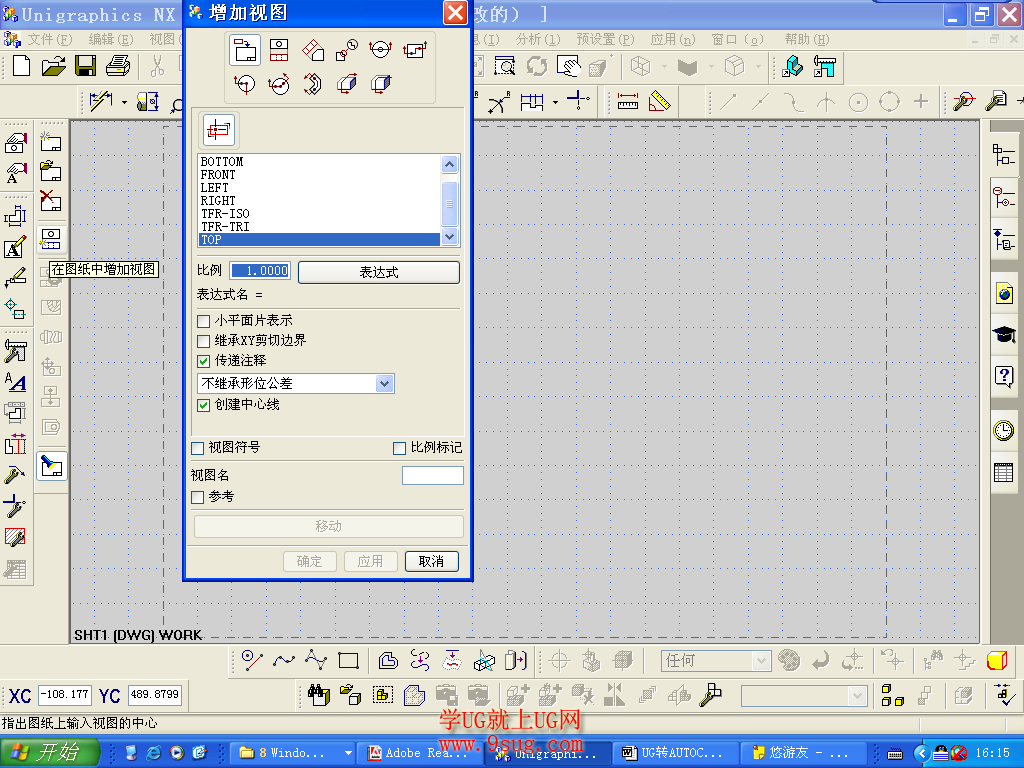

记着要用毫米和第一象限视角,增加视图
视图增加完后，进行转换
对转换进行设置，按照如上图所示，点击修改设置

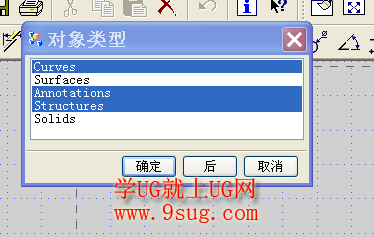

再选择上图中 平移某类型的对象,记住选择如下图的选项，可以用Ctrl键

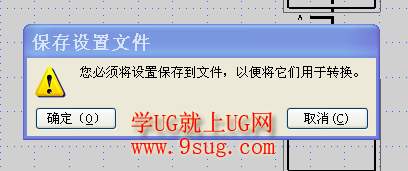

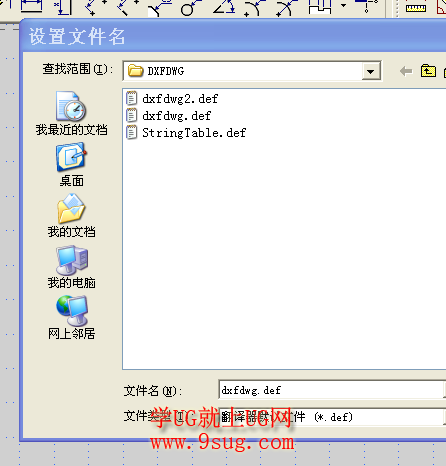

然后点击两次确定会出现下面的要求保存设置的对话框
点击确定另存起来www.kongzipx.com

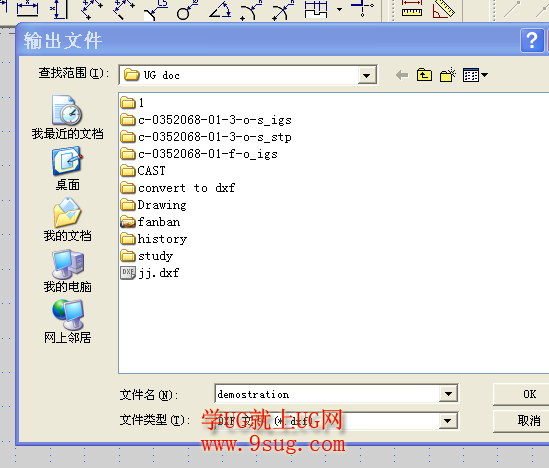

然后在2D转换设置中点击指定输出文件

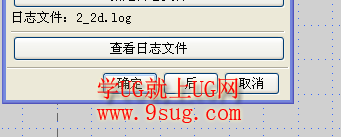

指定输出文件后就可以点击确定，进行转换了

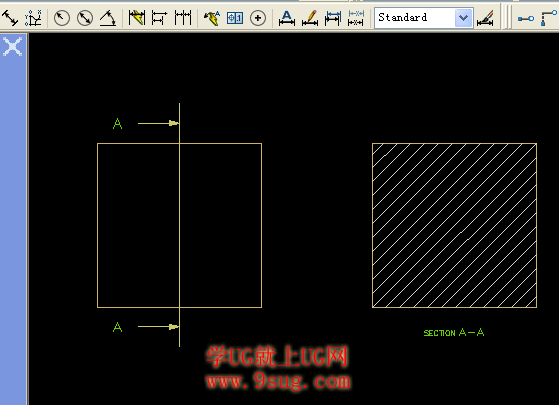

转换过后就可以用AUTOCAD打开dxf文件了。
        在AUTOCAD中，转过来的线条颜色比较暗，不利于打印可以修改

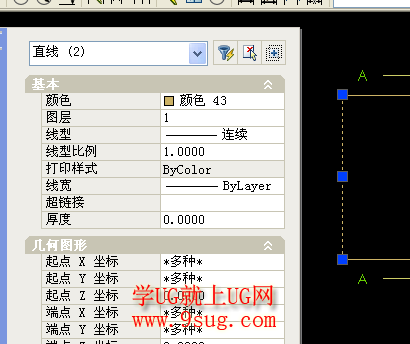

可以先选择一条轮廓线看其属性中的颜色www.ugboke.com

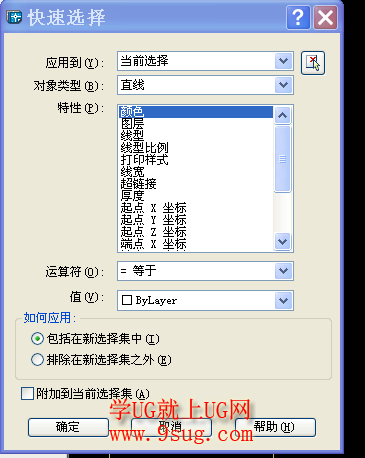

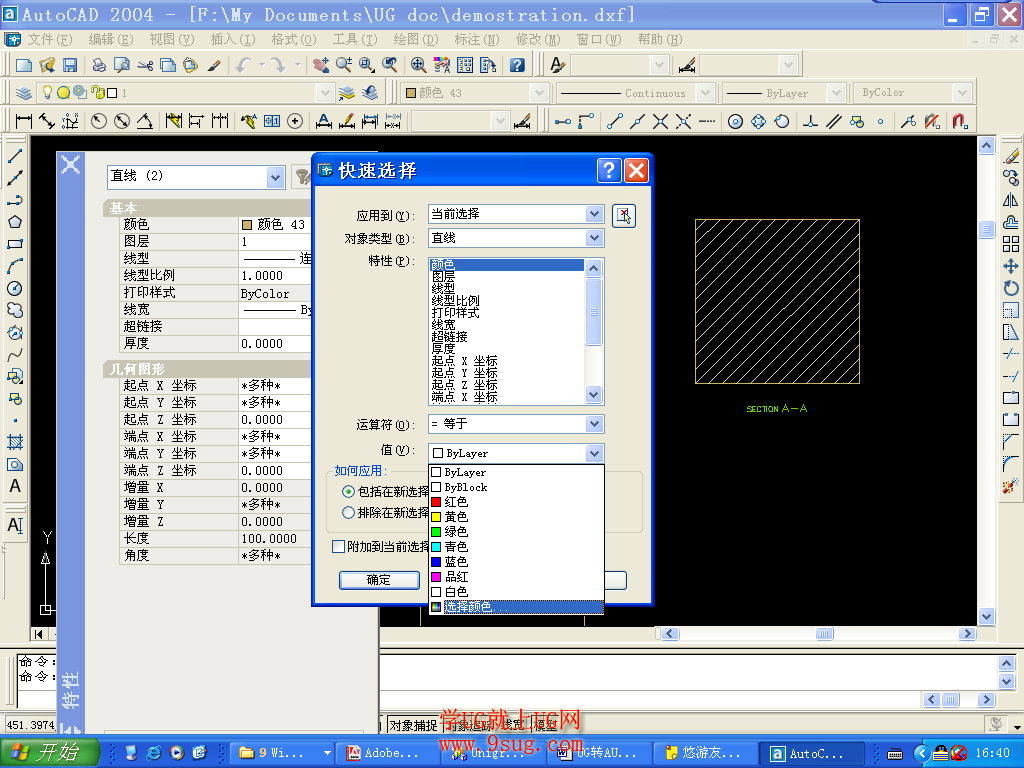

然后点击右键，选择快速选择

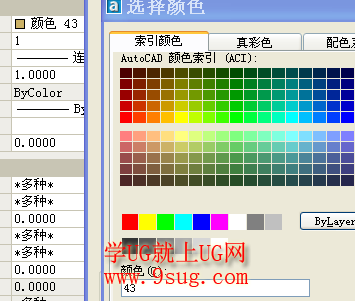

如图选择颜色
输入要转换的轮廓线的颜色值

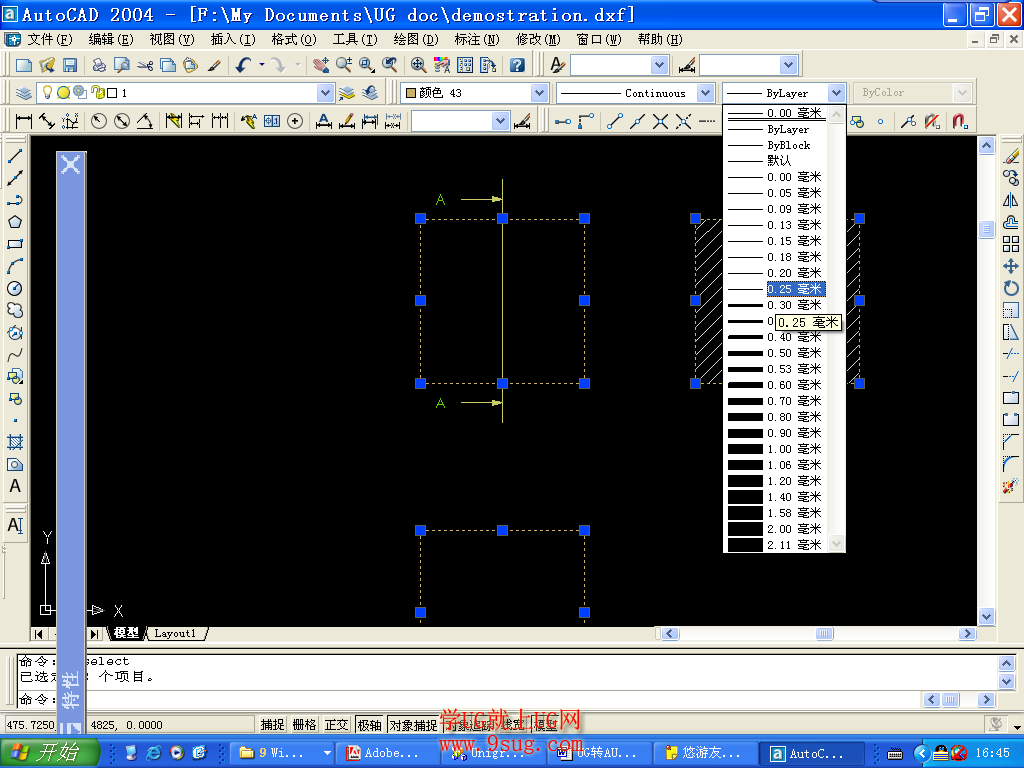

就可以把所有的轮廓线选择上了，然后再修改，这就不多说了，线宽和颜色就可以了。
