如图中所示,如可用UG8.0制图功能创建一个剖视图

[复制链接]
一路上有你发表于 2013-4-5 17:59:31 | 显示全部楼层 |阅读模式

UG工程图

UG工程图

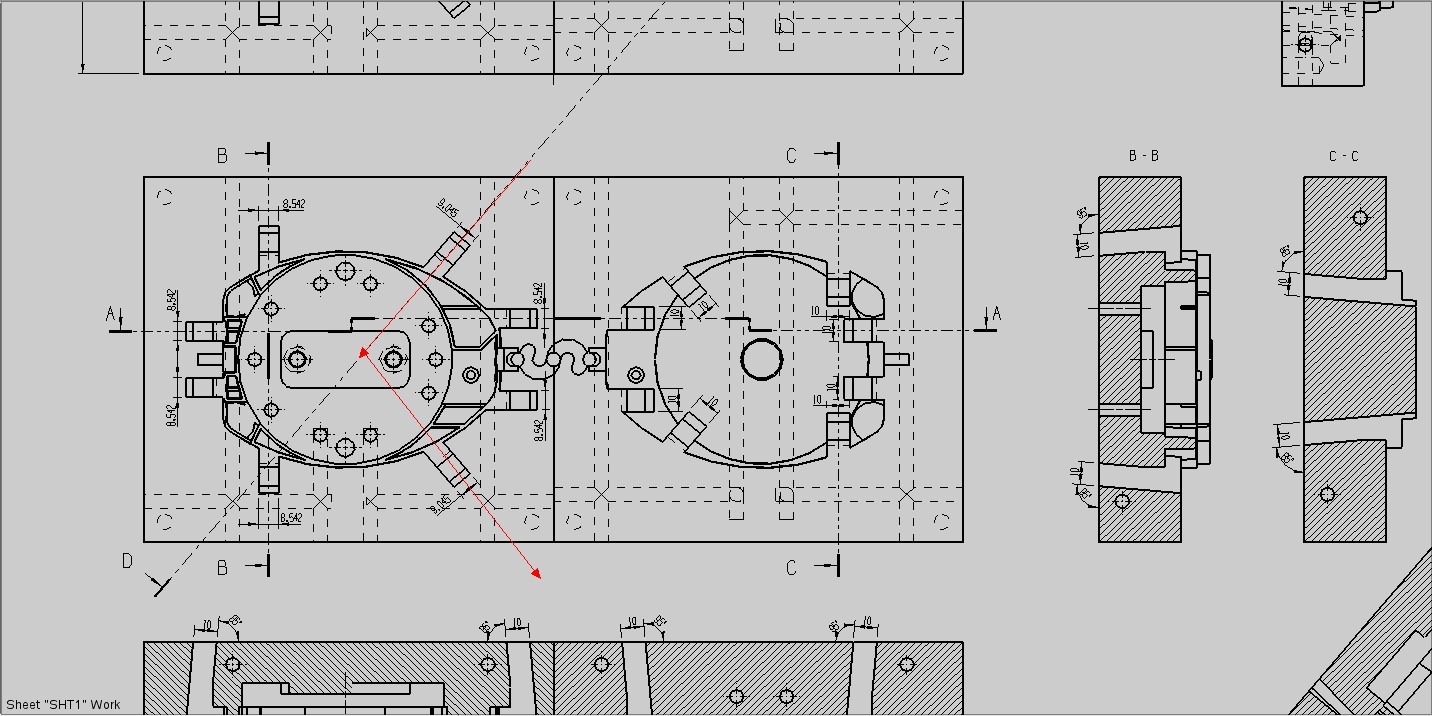

    如图所示:怎么建一个沿红线的剖视图?我使用的UG软件为NX8.0,这种带有角度剖视图的方法不是很会做,以前都是做直剖,现在出现一个斜剖,不知道咋设计了。
回复

使用道具 评分 举报

精彩评论2

 楼主| 一路上有你发表于 2013-4-29 08:38:23 | 显示全部楼层
难不成我对这个最不了解了?没人回帖?终于解决了:曲线剖。
回复 支持 反对

使用道具 评分 举报

心净如水发表于 2013-5-17 06:43:58 | 显示全部楼层
一路上有你 发表于 2013-4-29 08:38
难不成我对这个最不了解了?没人回帖?终于解决了:曲线剖。

http://pan.baidu.com/share/link?shareid=293553&uk=690213425
回复 支持 反对

使用道具 评分 举报
