powermillj加工过程（１０）之精加工刀具路径

进行精加工设置，仅需定义一新的刀具，精加工参数以及精加工策略，其它的设置可保持不变。

·        选取刀具图标。

·        定义直径为8的球头刀具bn8。

·        选取精加工图标中的平行精加工策略

·        在精加工参数表格中，不改变公差值，将厚度余量设置为 0.0。

·        确认点取了垂直路径选项，以确保加工从45度和135度方向交互进行。

·        行距设置为0.5

·        点取应用，然后点取接受。

·        将刀具路径 1 重新命名为 fin 。

11. 仿真刀具路径

ViewMill 提供了一三维图像仿真解决方案，使用它可在加工前对加工路径进行检查。 ViewMill 具有其自带的独立工具栏，通过顶部工具栏中的加工仿真工具栏图标可打 开或关闭此工具栏。

·        激活刀具路径 rough。

·        点取加工仿真图标，打开加工仿真工具栏。

选取 ISO 1 查看，查看模型。

·        点取加工仿真切换图标。

点取开始/重新开始图标，运行加工仿真

点取阴影刀具图标。

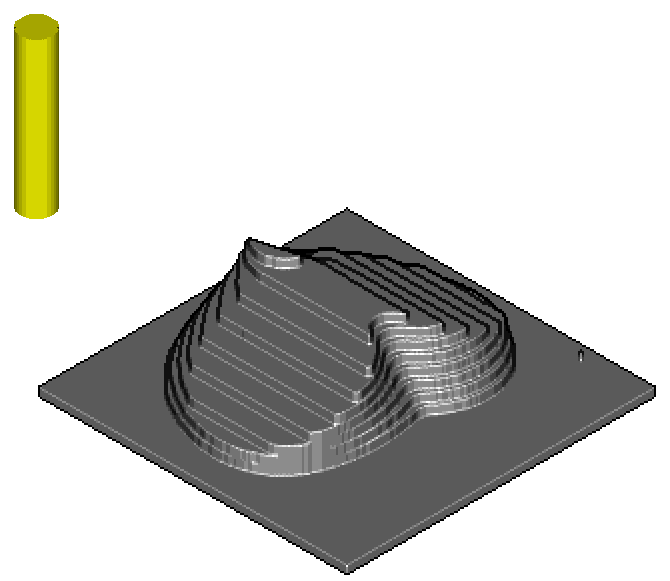

·        完成粗加工仿真后，选取并激活刀具路径 semi 。

·        点取开始/重新开始图标，运行半精加工刀具路径仿真。

·        完成半精加工仿真后，选取并激活刀具路径 fin。

·        点取喷色毛坯图标。

于是模型被喷上蓝色。进行完精加工刀具路径仿真后，模型上仍然存在的任何蓝色区域都表示该区域未被加工到，需进行进一步加工。

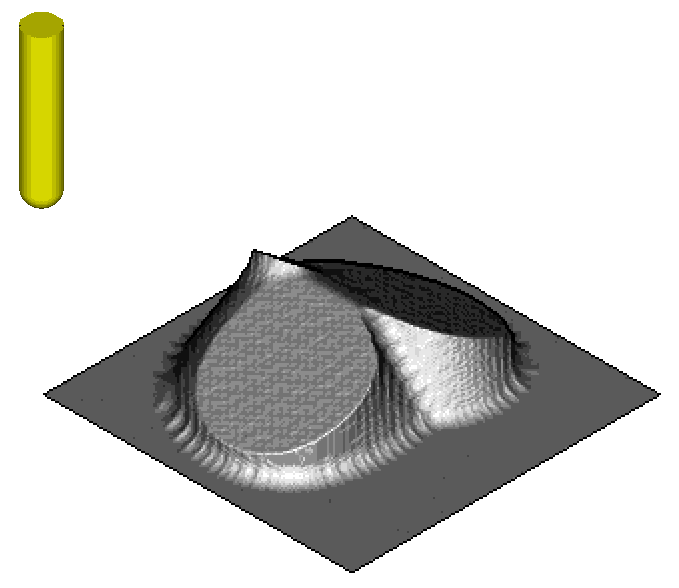

·        点取开始/重新开始图标，运行精加工刀具路径仿真。

点取加工仿真视窗切换图标，重新回到PowerMILL标准查看视窗
