UG布尔运算之求和命令及实例

UG布尔运算在UG绘图中占有大半江山，都要用到布尔运算命令。现在就这一命令用一实例做讲解。
   在此之前，先说说这个命令的查找方法，可能很多新手在UG的界面中找不到这个命令，那么我建议你们首先学会定制自己的界面，具体方法，在本网站中有相关视频指导。求和命令必须注意一点，就是两个体特征具有相同部分，通俗意思就是说，必须有接触的部分，如果两个体特征相隔十万八千里。不管你怎么求和，他们也不可以。

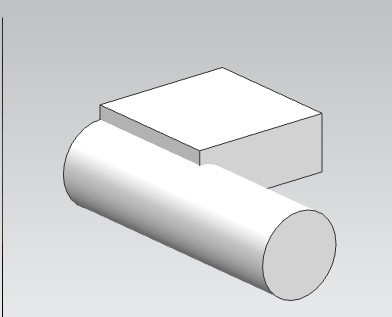

1，先随意的绘制出两个体特征

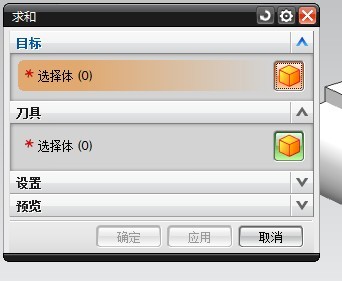

2.调出其命令

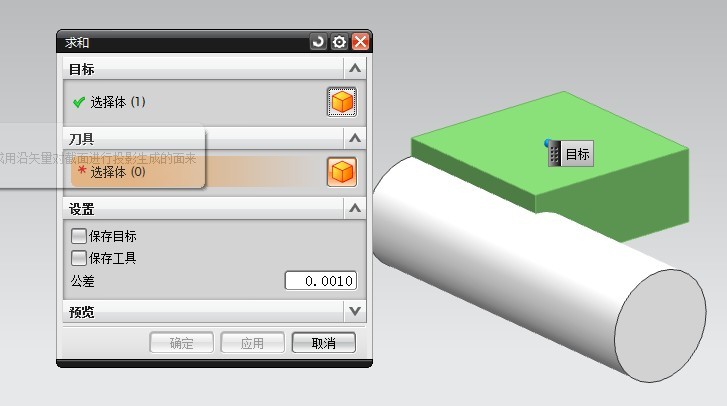

这里面有工具体和目标体的概念
目标体说的是：谁将被求和。工具条说的是：某个体特征去作工具而使目标被求和。他们的关系就比如我们小学学的被乘数和乘数这种关系。

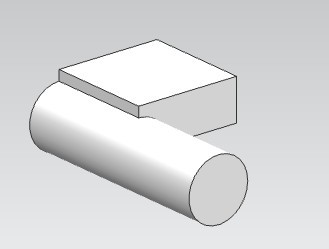

得出图形

检验怎么算是求和成功的呢
方法：可以在选择栏这一里面找到实体选择这一栏上检验，如果你选中一个，另一个会跟着显示加亮，及成功，也可以在编辑菜单里面有对象显示命令，检验，快捷键CTRL+J。
