[装配教程] UG11.0装配公共阵列组件定义选项教程中磊教育

[复制链接]
ug9.0发表于 2017-1-3 08:57:26 | 显示全部楼层 |阅读模式
UG11.0装配公共阵列组件定义选项教程中磊教育
数量
当间距设为以下选项之一时，设置要在阵列中创建的组件数（包括原始组件在内）：
  • 数量和节距
  • 数量和跨距
  • 每边数目

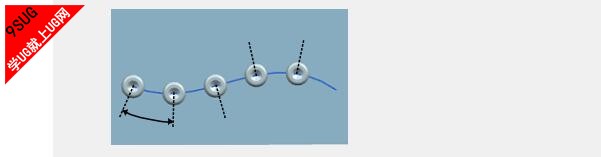

节距/节距角
将间距设置为以下选项之一时，将出现此参数：
  • 数量和节距
  • 节距和跨距

UG零件装配

UG零件装配

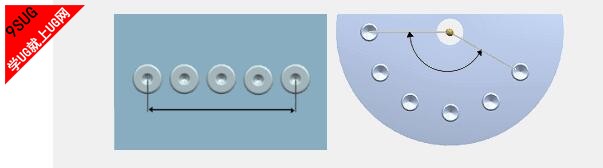

跨距/跨角
将间距设置为以下选项之一时，将出现此参数：
  • 数量和跨距
  • 节距和跨距

UG视频教程

UG视频教程
步距/% 步距

UG组装

UG组装
步距
当间距基于弧长并且需要距离输入时可用。
% 步距
当间距基于弧长百分比时可用。
将间距设置为以下选项之一时，将出现此参数：
  • 数量和节距
  • 节距和跨距

跨距/跨距百分比

就上UG网

就上UG网
跨距
当间距基于弧长的固定距离时可用。
跨距百分比
当间距基于弧长的固定百分比时可用。
将间距设置为以下选项之一时，将出现此参数：
  • 数量和跨距
  • 节距和跨距

位置

曲线长度.png 弧长 - 根据路径指定弧长的距离确定组件的节距或跨距。
UG11.0教程.png 弧长百分比 - 根据路径指定弧长的百分比确定组件的节距或跨距。
此参数将在间距设为以下选项之一时出现：
  • 数量和节距
  • 数量和跨距
  • 节距和跨距


UG11教程UG装配UG零件组装
